نوار نقاله تسمه ای (بلت کانوایر) چگونه کار میکند؟ اجزا و کاربرد
نوار نقاله تسمه‌ای یا بلت کانوایر یکی از پرکاربردترین تجهیزات جابه‌جایی مواد در صنایع مختلف است که به دلیل کارایی بالا، انعطاف‌پذیری و هزینه نسبتاً پایین، جایگاه ویژه‌ای در فرآیندهای صنعتی به‌ویژه در بخش معدن، تولید و لجستیک دارد. در این مقاله پرارین، به بررسی جامع نوار نقاله تسمه‌ای، اجزای آن، مکانیزم عملکرد، کاربردها، مزایا و معایب، و همچنین مقایسه آن با سایر سیستم‌های مشابه می‌پردازیم.
نوار نقاله تسمه ای یا بلت کانوایر چیست؟
نوار نقاله تسمه‌ای سیستمی مکانیکی است که از یک تسمه پیوسته (بلت) برای انتقال مواد یا محصولات از یک مکان به مکان دیگر استفاده میکند.
این تسمه معمولاً از موادی مانند لاستیک، پی‌وی‌سی، پلی‌اورتان یا پارچه‌های تقویت‌شده ساخته می‌شود و بر روی غلتک‌ها یا قرقره‌هایی حرکت میکند که توسط موتورهای الکتریکی به حرکت درمی‌آیند.
بلت کانوایرها به دلیل طراحی ساده و قابلیت تطبیق با نیازهای مختلف، در صنایع گوناگون از جمله معدن، کشاورزی، صنایع غذایی، و حتی فرودگاه‌ها برای انتقال چمدان‌ها به کار می‌روند.
این سیستم‌ها می‌توانند به‌صورت افقی، شیب‌دار یا حتی منحنی طراحی شوند تا متناسب با شرایط محیطی و نوع مواد انتقالی عمل کنند.
مطالب مرتبط: نوار نقاله معدنی چیست؟ | معرفی انواع کانوایر صنعتی و کاربردها

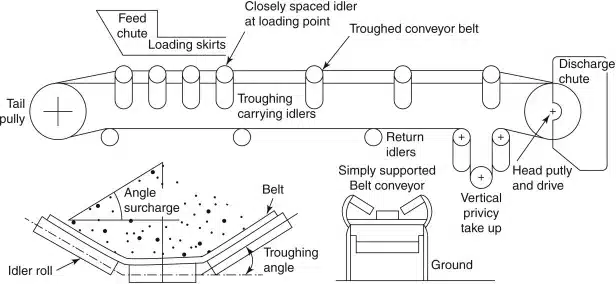

اجزای اصلی یک نوار نقاله تسمه ای
نوار نقاله تسمه‌ای از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی سیستم ایفا می‌کنند. این اجزا شامل موارد زیر هستند.
- تسمه (بلت): بخش اصلی سیستم که مواد روی آن قرار می‌گیرند و حرکت می‌کنند. تسمه‌ها بسته به کاربرد، از مواد مختلفی ساخته می‌شوند و می‌توانند مقاوم در برابر حرارت، سایش یا مواد شیمیایی باشند.
- غلتک‌ها (رولرها): غلتک‌ها تسمه را پشتیبانی و هدایت می‌کنند. غلتک‌های محرک (Drive Rollers) نیروی حرکتی را تأمین می‌کنند، در حالی که غلتک‌های غیرمحرک (Idler Rollers) به حفظ تعادل تسمه کمک می‌کنند.
- قرقره‌ها (پولی‌ها): قرقره‌ها در ابتدا و انتهای نوار نقاله قرار دارند و وظیفه انتقال نیروی موتور به تسمه را بر عهده دارند. قرقره محرک نیروی چرخشی را ایجاد میکند و قرقره غیرمحرک تسمه را در مسیر خود نگه می‌دارد.
- موتور و گیربکس: موتور الکتریکی نیروی مورد نیاز برای حرکت تسمه را تأمین میکند و گیربکس این نیرو را تنظیم میکند تا سرعت و گشتاور مناسب به دست آید.
- شاسی یا فریم: ساختار فلزی یا فولادی که اجزای نوار نقاله را در جای خود نگه می‌دارد و استحکام سیستم را تضمین میکند.
- سیستم‌های کنترلی: شامل سنسورها، اینورترها و سیستم‌های PLC برای کنترل سرعت، جهت حرکت و ایمنی سیستم است.
مکانیزم عملکرد نوار نقاله تسمه‌ای
نوار نقاله تسمه‌ای بر اساس یک مکانیزم ساده اما موثر کار میکند. موتور الکتریکی نیروی چرخشی را از طریق گیربکس به قرقره محرک منتقل میکند.
این قرقره، تسمه را به حرکت درمی‌آورد و تسمه با گردش مداوم خود، مواد قرارگرفته روی آن را جابه‌جا میکند. غلتک‌های غیرمحرک در طول مسیر، اصطکاک را کاهش داده و از انحراف تسمه جلوگیری می‌کنند.
برای تنظیم سرعت و جهت حرکت، از سیستم‌های کنترلی پیشرفته استفاده می‌شود. به‌عنوان مثال، اینورترها می‌توانند سرعت موتور را بر اساس نیاز تغییر دهند، و سنسورها می‌توانند در صورت انسداد یا مشکل در سیستم، آن را متوقف کنند.
در برخی طراحی‌ها، تسمه می‌تواند در دو جهت حرکت کند یا حتی به‌صورت شیب‌دار برای انتقال مواد به ارتفاعات مختلف عمل کند. این انعطاف‌پذیری، بلت کانوایر را به ابزاری ایده‌آل برای بسیاری از صنایع تبدیل کرده است.
تجهیزات مرتبط با نوار نقاله تسمه ای
علاوه بر اجزای اصلی، تجهیزات جانبی متعددی برای بهبود عملکرد نوار نقاله تسمه‌ای استفاده می‌شوند که کارایی و ایمنی سیستم را افزایش می‌دهند. این تجهیزات شامل:
- سیستم‌های تمیزکننده: برای حذف مواد چسبیده به تسمه و جلوگیری از تجمع مواد زائد است.
- هدایت‌کننده‌ها: برای جلوگیری از انحراف تسمه از مسیر اصلی از آن‌ها استفاده می‌شود.
- سیستم‌های ایمنی: مانند سوئیچ‌های اضطراری، گاردهای محافظ و سنسورهای تشخیص پارگی تسمه برای افزایش ایمنی بیشتر طراحی شده‌اند.
- فیدرها و هاپرها: برای تغذیه مواد به‌صورت یکنواخت به نوار نقاله استفاده می‌شوند.
- سیستم‌های توزین: برای اندازه‌گیری وزن مواد در حال انتقال، که در صنایع معدنی و تولیدی بسیار مهم است.
مطالب مرتبط: سنگ شکن فکی چیست؟ آشنایی کامل با کاربرد، عملکرد و اجزا
کاربردهای نوار نقاله تسمه ای
نوار نقاله تسمه‌ای به دلیل تنوع در طراحی و قابلیت تطبیق با شرایط مختلف، در بسیاری از صنایع کاربرد دارد. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
- صنعت معدن: نوار نقاله تسمه‌ای مواد معدنی مانند زغال‌سنگ، سنگ‌آهن، مس و طلا را از محل استخراج به محل فرآوری منتقل میکند. این سیستم با ظرفیت بالای خود، جابه‌جایی حجم زیادی از مواد را در محیط‌های خشن معدنی ممکن می‌سازد.
- صنایع تولیدی: نوار نقاله تسمه‌ای قطعات و محصولات را در خطوط تولید صنایع خودروسازی، لوازم خانگی و الکترونیک جابه‌جا میکند. این سیستم فرآیندهای تولید را تسریع کرده و دقت و کارایی خط تولید را افزایش می‌دهد.
- صنایع غذایی: نوار نقاله تسمه‌ای محصولات غذایی مانند غلات، میوه‌ها و اقلام بسته‌بندی‌شده را در شرایط بهداشتی منتقل میکند. تسمه‌های مخصوص این صنعت با رعایت استانداردهای بهداشتی، ایمنی محصولات را تضمین می‌کنند.
- لجستیک و انبارداری: نوار نقاله تسمه‌ای بسته‌ها و کالاها را در انبارهای بزرگ و مراکز توزیع جابه‌جا میکند. این سیستم به بهبود سرعت و سازماندهی فرآیندهای لجستیکی کمک میکند و هزینه‌های عملیاتی را کاهش می‌دهد.
- فرودگاه‌ها: نوار نقاله تسمه‌ای چمدان‌ها و بارها را در ترمینال‌های فرودگاهی منتقل میکند. این سیستم با عملکرد سریع و قابل‌اعتماد، تجربه مسافران را بهبود می‌بخشد و مدیریت بار را کارآمدتر میکند.
مزایای استفاده از نوار نقاله تسمه ای
استفاده از نوار نقاله تسمه‌ای مزایای متعددی را به همراه دارد که آن را به گزینه‌ای محبوب و کارآمد تبدیل کرده است. در ادامه، مهم‌ترین مزایای این سیستم را بیان می‌کنیم.
- کارایی بالا: نوار نقاله تسمه‌ای حجم زیادی از مواد را در مدت‌زمان کوتاهی منتقل میکند. این ویژگی باعث افزایش بهره‌وری در فرآیندهای تولید و جابه‌جایی شده و زمان‌بندی عملیات را بهبود می‌بخشد.
- هزینه نگهداری پایین: طراحی ساده و استفاده از اجزای بادوام در نوار نقاله تسمه‌ای، هزینه‌های تعمیر و نگهداری را به طور قابل‌توجهی کاهش می‌دهد. این امر به‌ویژه در صنایعی با حجم کاری بالا، مزیت اقتصادی بزرگی محسوب می‌شود.
- انعطاف‌پذیری: نوار نقاله تسمه‌ای برای شرایط مختلف، از جمله انتقال مواد سبک یا سنگین و در مسیرهای افقی یا شیب‌دار، طراحی و اجرا می‌شود. این انعطاف‌پذیری امکان استفاده از آن در محیط‌ها و کاربردهای متنوع را فراهم میکند.
- ایمنی: نوار نقاله تسمه‌ای نیاز به دخالت نیروی انسانی در فرآیندهای خطرناک را کاهش می‌دهد. این ویژگی ایمنی محیط کار را افزایش داده و خطر حوادث مرتبط با جابه‌جایی دستی مواد را به حداقل می‌رساند.
- اتوماسیون: نوار نقاله تسمه‌ای به‌راحتی با سیستم‌های کنترلی پیشرفته مانند PLC و سنسورها ادغام می‌شود. این قابلیت امکان اجرای عملیات خودکار و کاهش خطاهای انسانی را فراهم میکند و کارایی کلی سیستم را ارتقا می‌بخشد.
معایب استفاده از نوار نقاله تسمه ای
با وجود مزایای متعدد نوار نقاله تسمه‌ای، این سیستم نیز مانند هر فناوری دیگری محدودیت‌ها و معایبی دارد که در ادامه به به معرفی آن‌ها می‌پردازیم.
- محدودیت در انتقال مواد خاص: نوار نقاله تسمه‌ای برای انتقال مواد بسیار چسبناک، داغ یا ساینده مناسب نیست، زیرا این مواد به تسمه آسیب می‌رسانند یا عملکرد سیستم را مختل می‌کنند. برای چنین موادی، نیاز به تسمه‌های تخصصی یا سیستم‌های جایگزین وجود دارد.
- نیاز به فضای کافی: نوار نقاله تسمه‌ای، به‌ویژه در سیستم‌های طولانی، فضای زیادی برای نصب و بهره‌برداری نیاز دارد. این محدودیت در محیط‌های کوچک یا شلوغ می‌تواند چالش‌برانگیز باشد.
- هزینه اولیه بالا: طراحی و نصب نوار نقاله تسمه‌ای، به‌خصوص در سیستم‌های سفارشی‌شده برای کاربردهای خاص، هزینه‌های اولیه بالایی را به همراه دارد. این موضوع ممکن است برای پروژه‌های با بودجه محدود مشکل‌ساز شود.
- وابستگی به نگهداری منظم: نوار نقاله تسمه‌ای برای عملکرد بهینه به نگهداری منظم و دقیق نیاز دارد. عدم توجه به نگهداری می‌تواند باعث خرابی‌های پرهزینه، توقف تولید و کاهش عمر مفید سیستم شود.
مطالب مرتبط: نوار نقاله رولیکی (رولر کانوایر)، چگونه کار میکند؟ اجزا و کاربرد
ظرفیت انتقال مواد در نوار نقاله تسمه ای
ظرفیت انتقال مواد در نوار نقاله تسمه‌ای به عوامل متعددی بستگی دارد، از جمله عرض تسمه، سرعت حرکت، زاویه شیب و نوع مواد. به‌طور کلی موارد زیر بر روی ظرفیت اثرگذار هستند.
- عرض تسمه: تسمه‌های عریض‌تر ظرفیت بیشتری دارند. عرض تسمه‌ها معمولاً بین 400 تا 2400 میلی‌متر است.
- سرعت تسمه: سرعت‌های معمول بین 0.5 تا 4 متر بر ثانیه متغیر است. سرعت بالاتر ظرفیت را افزایش می‌دهد اما ممکن است برای مواد شکننده مناسب نباشد.
- زاویه شیب: زاویه‌های بیشتر از 20 درجه معمولاً نیاز به تسمه‌های خاص یا تجهیزات نگهدارنده دارند.
- نوع مواد: مواد سبک مانند غلات ظرفیت متفاوتی نسبت به مواد سنگین مانند سنگ‌آهن دارند.
در نظر داشته باشید که یک نوار نقاله با عرض 1200 میلی‌متر و سرعت 2 متر بر ثانیه می‌تواند تا 2000 تن مواد معدنی در ساعت منتقل کند، در حالی که برای مواد سبک‌تر این ظرفیت ممکن است کمتر باشد.
مقایسه نوار نقاله تسمه ای با نوار نقاله زنجیری یا چین کانوایر
نوار نقاله تسمه‌ای و نوار نقاله زنجیری (چین کانوایر) هر دو برای انتقال مواد استفاده می‌شوند، اما تفاوت‌های کلیدی در طراحی و کاربرد آن‌ها وجود دارد. در جدول زیر، این دو سیستم مقایسه شده‌اند:
| معیار | نوار نقاله تسمه‌ای | نوار نقاله زنجیری |
| ساختار | تسمه پیوسته از لاستیک یا مواد پلیمری | زنجیر فلزی با صفحات متصل |
| نوع مواد انتقالی | مواد سبک تا متوسط، غیرچسبناک | مواد سنگین، داغ یا ساینده |
| سرعت انتقال | بالا (تا 4 متر بر ثانیه) | پایین‌تر (معمولاً تا 1 متر بر ثانیه) |
| هزینه اولیه | نسبتاً پایین | بالاتر به دلیل مواد فلزی |
| نگهداری | ساده‌تر، اما نیاز به تعویض تسمه | پیچیده‌تر به دلیل اجزای فلزی |
| کاربرد | صنایع غذایی، لجستیک، معدن | صنایع سنگین مانند فولاد، سیمان |
| انعطاف‌پذیری | بالا، قابل تنظیم برای مسیرهای مختلف | محدودتر، بیشتر برای مسیرهای مستقیم |
| مقاومت در برابر سایش | متوسط، وابسته به جنس تسمه | بالا، مناسب برای مواد ساینده |
نمونه‌های کاربردی در صنعت معدن ایران و جهان
با توجه به کاربردهای نوار نقاله تسمه‌ای و استفاده‌های گسترده‌ای که از آن می‌شود، در ایران و سایر کشورهای جهان نمونه‌های کاربردی از آن وجود دارد. از جمله:
نمونه‌های کاربردی نوار نقاله تسمه ای در ایران
در ایران، نوار نقاله تسمه‌ای در صنایع مختلفی کاربرد گسترده دارد. در ادامه چند نمونه کاربردی مهم را معرفی می‌کنیم:
معدن مس سرچشمه (کرمان)
معدن مس سرچشمه، یکی از بزرگ‌ترین معادن مس جهان، از نوار نقاله‌های تسمه‌ای برای انتقال سنگ معدن مس از محل استخراج به واحدهای خردایش و فرآوری استفاده میکند.
این نوار نقاله‌ها با طول‌های چند کیلومتری و تسمه‌های مقاوم در برابر سایش، امکان جابه‌جایی پیوسته مواد سنگین را فراهم می‌کنند.
معدن سنگ‌آهن سنگان (خواف)
معدن سنگ‌آهن سنگان، واقع در خراسان رضوی، دارای یکی از طولانی‌ترین نوار نقاله‌های تسمه‌ای ایران با طول 7 کیلومتر است که توسط شرکت ماشین‌سازی ویژه ساخته شده است.
این نوار نقاله روزانه تا 64,800 تن سنگ‌آهن را منتقل میکند و نقش کلیدی در اتصال محل استخراج به کارخانه فرآوری ایفا میکند.
معدن گل‌گهر (سیرجان)
در این معدن، نوار نقاله‌های تسمه‌ای برای انتقال سنگ‌آهن خردشده از سنگ‌شکن‌ها به انبارها و واحدهای فرآوری استفاده می‌شوند. این سیستم‌ها با کاهش نیاز به حمل‌ونقل جاده‌ای، آلودگی محیط‌زیست و هزینه‌های عملیاتی را به حداقل رسانده‌اند.
مطالب مرتبط: انواع تسمه نوار نقاله: مزایا و معایب و کاربردهای هر کدام
نمونه‌های کاربردی نوار نقاله تسمه ای در جهان
در سطح جهانی، نوار نقاله‌های تسمه‌ای نقش کلیدی در حمل‌ونقل مواد در صنایع مختلف دارند. در ادامه، چند نمونه کاربردی مهم در جهان را معرفی می‌کنیم:
معدن فسفات بوکراع (صحرای غربی، مراکش)
طولانی‌ترین سامانه نوار نقاله تسمه‌ای جهان با طول 98 کیلومتر در این معدن واقع شده است. این سیستم مواد معدنی فسفات را از معدن بوکراع به ساحل شهر العیون منتقل میکند.
طراحی این نوار نقاله برای عبور از مناطق بیابانی و تحمل شرایط آب‌وهوایی سخت، نمونه‌ای بی‌نظیر از مهندسی پیشرفته در صنعت معدن است.
معدن بوکسیت (استرالیا)
معدن آلومینیوم بوکسیت در غرب استرالیا از دو نوار نقاله تسمه‌ای یک‌تکه با طول‌های 31 و 20 کیلومتر استفاده میکند. این سیستم‌ها مواد معدنی خام را مستقیماً به پالایشگاه فرآوری آلومینیوم منتقل می‌کنند.
این نوار نقاله‌ها با ظرفیت بالا و طراحی مقاوم در برابر گردوغبار و سایش، کارایی عملیات معدنی را به طور چشمگیری بهبود بخشیده‌اند.
معدن سنگ‌آهک مگالایا (هند و بنگلادش)
این معدن از یک نوار نقاله تسمه‌ای یک‌تکه به طول 17 کیلومتر بهره می‌برد که 7 کیلومتر آن در هند و 10 کیلومتر در بنگلادش قرار دارد.
این سیستم روزانه 960 تن سنگ‌آهک را به کارخانه سیمان منتقل میکند. طراحی این نوار نقاله برای عبور از مناطق کوهستانی و مرزی، نمونه‌ای از انعطاف‌پذیری و کارایی بلت کانوایرها در شرایط پیچیده است.
معدن زغال‌سنگ اپین (استرالیا)
این معدن از نوار نقاله‌های تسمه‌ای طولانی برای انتقال زغال‌سنگ از محل استخراج به بنادر صادراتی استفاده میکند. این سیستم‌ها با طول‌های چند کیلومتری و قابلیت کار در شرایط مرطوب و گردوغبار، نقش مهمی در زنجیره تأمین زغال‌سنگ این منطقه دارند.
سخن آخر
نوار نقاله تسمه‌ای یا بلت کانوایر به‌عنوان یکی از کلیدی‌ترین فناوری‌های جابه‌جایی مواد، نقش غیرقابل‌انکاری در صنایع مدرن ایفا میکند. این سیستم با طراحی ساده اما کارآمد، امکان انتقال مواد در حجم بالا و با هزینه پایین را فراهم کرده و به دلیل انعطاف‌پذیری و قابلیت تطبیق با شرایط مختلف، در بخش‌های متنوعی از صنعت به کار گرفته می‌شود.
با این حال، انتخاب درست نوع تسمه، طراحی مناسب و نگهداری منظم از عوامل حیاتی برای بهره‌برداری بهینه از این سیستم هستند. در این مطلب به طور کامل در مورد آن توضیح دادیم.
