انواع تسمه نوار نقاله: مزایا و معایب و کاربردهای هر کدام
نوار نقاله‌ها از اجزای کلیدی در صنایع مختلف برای انتقال مواد و محصولات به‌صورت خودکار و کارآمد هستند. تسمه نوار نقاله به‌عنوان قلب این سیستم، نقش اساسی در عملکرد و بهره‌وری آن ایفا میکند. انتخاب نوع مناسب تسمه با توجه به کاربرد، شرایط محیطی و نوع مواد انتقالی، تاثیر مستقیمی بر کارایی و طول عمر سیستم دارد. در این مقاله پاوان، به تعریف تسمه نوار نقاله، انواع آن، مزایا، معایب، کاربردها و نکات مهم در انتخاب تسمه مناسب پرداخته می‌شود.
تسمه نوار نقاله چیست؟
تسمه نوار نقاله یک جزء اصلی در سیستم‌های انتقال مواد است که به‌صورت حلقه‌ای پیوسته روی غلطک‌ها حرکت میکند و برای جابه‌جایی مواد از نقطه‌ای به نقطه دیگر در خطوط تولید، انبارها و صنایع مختلف استفاده می‌شود.
این تسمه‌ها از مواد مختلفی مانند لاستیک، PVC، فلز یا پارچه ساخته شده و بسته به نوع کاربرد، در اندازه‌ها، ضخامت‌ها و مقاومت‌های متفاوت طراحی می‌شوند.
مطالب مرتبط: نوار نقاله تسمه ای (بلت کانوایر) چگونه کار میکند؟ اجزا و کاربرد
اجزای تسمه نوار نقاله
اجزای اصلی تسمه نوار نقاله عبارتند از:

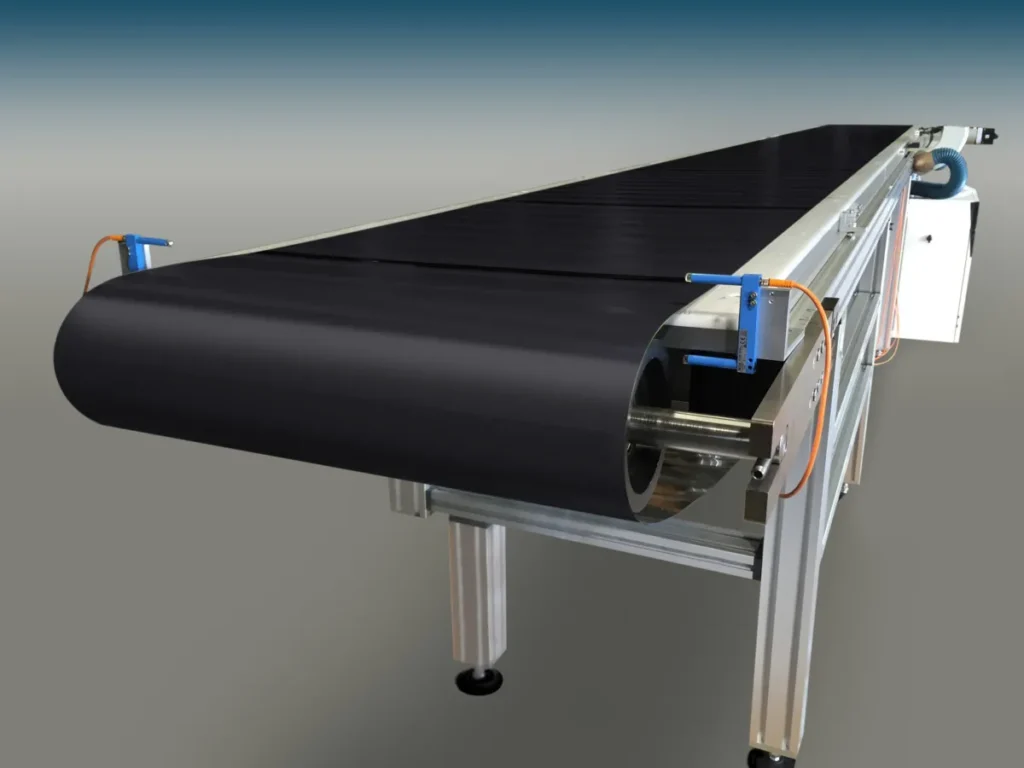

تسمه
تسمه اصلی‌ترین بخش نوار نقاله است که مواد را از نقطه‌ای به نقطه دیگر منتقل میکند. این تسمه‌ها معمولاً از موادی مانند لاستیک، PVC یا فلز ساخته می‌شوند و باید مقاوم در برابر سایش و فشار باشند.

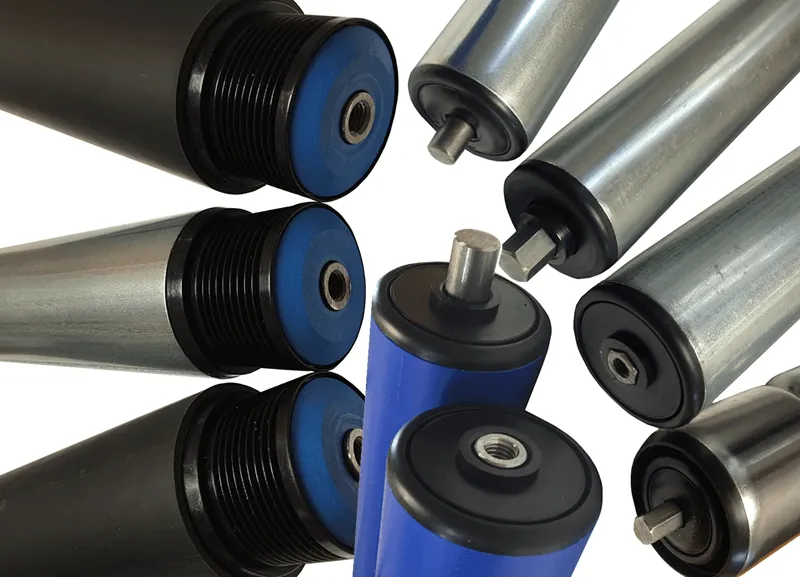

رولیک‌ها
رولیک‌ها یا غلتک‌ها برای پشتیبانی و هدایت تسمه در مسیر حرکت استفاده می‌شوند. آنها اصطکاک را کاهش داده و باعث حرکت روان تسمه می‌شوند. رولیک‌ها در انواع مختلف (مانند رولیک‌های حمل، برگشتی و ضربه‌گیر) تولید می‌شوند.
موتور محرک
موتور محرک نیروی لازم برای حرکت تسمه را تأمین میکند. این موتور معمولاً به یک گیربکس متصل است تا سرعت و گشتاور مناسب را فراهم کند. انتخاب موتور به ظرفیت بار و سرعت مورد نیاز سیستم بستگی دارد.

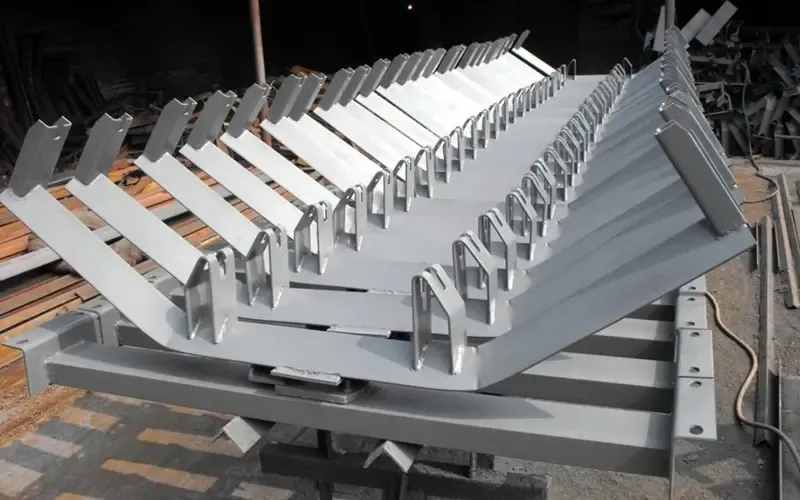

شاسی و سازه
شاسی و سازه بدنه اصلی نوار نقاله را تشکیل می‌دهند و اجزای دیگر روی آن نصب می‌شوند. این بخش از فولاد یا مواد مقاوم ساخته شده و باید تحمل وزن بار و فشارهای عملیاتی را داشته باشد. طراحی مناسب شاسی برای پایداری و ایمنی سیستم ضروری است.
سیستم کشش
سیستم کشش برای تنظیم کشیدگی تسمه و جلوگیری از شل شدن آن استفاده می‌شود. این سیستم معمولاً شامل پیچ‌های تنظیم یا وزنه‌های تعادل است. کشش مناسب تسمه باعث افزایش عمر مفید و کارایی نوار نقاله می‌شود.

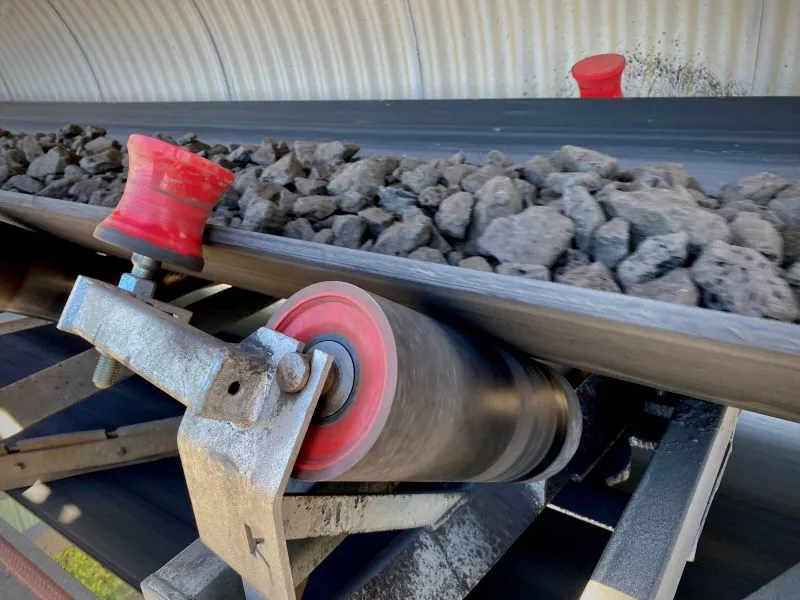

رولرهای هدایت‌کننده
رولرهای هدایت‌کننده تسمه را در مسیر درست نگه می‌دارند و از انحراف آن جلوگیری می‌کنند. این رولرها در نقاط حساس مانند ابتدا و انتهای مسیر نصب می‌شوند. عملکرد صحیح آنها از فرسودگی زودهنگام تسمه جلوگیری میکند.

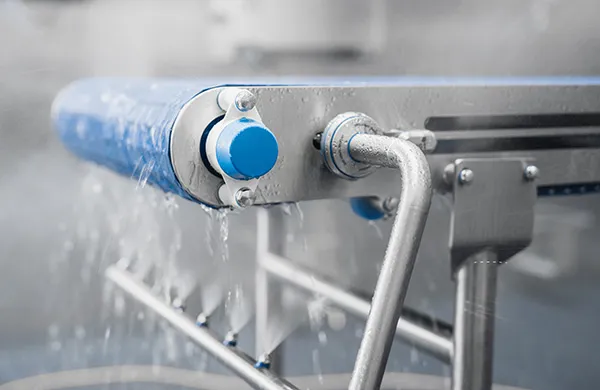

سیستم تمیزکننده
سیستم تمیزکننده برای حذف مواد باقی‌مانده روی تسمه و جلوگیری از تجمع آنها طراحی شده است. این سیستم شامل تیغه‌های تمیزکننده یا برس‌های مخصوص است. تمیز نگه داشتن تسمه به افزایش کارایی و کاهش خرابی کمک میکند.
انواع تسمه نوار نقاله
تسمه‌های نوار نقاله در انواع مختلفی تولید می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. در ادامه انواع مختلف آن را بیان می‌کنیم.
مطالب مرتبط: نوار نقاله رولیکی (رولر کانوایر)، چگونه کار میکند؟ اجزا و کاربرد

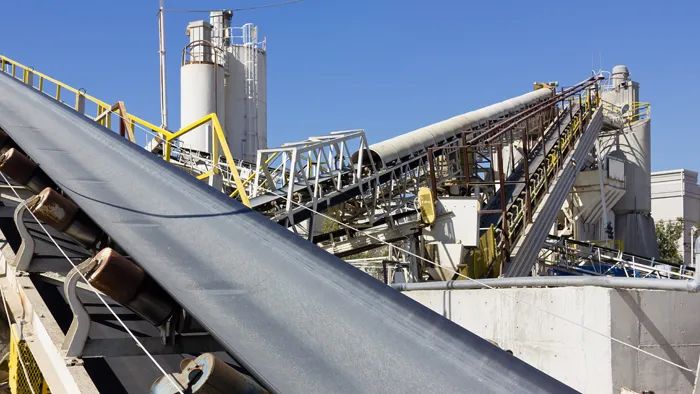

تسمه‌های لاستیکی
تسمه‌های لاستیکی از لاستیک طبیعی یا مصنوعی ساخته شده و مقاومت بالایی در برابر سایش و فشار دارند. این تسمه‌ها معمولاً با لایه‌های پارچه‌ای یا فلزی تقویت می‌شوند تا استحکام بیشتری داشته باشند. انعطاف‌پذیری و دوام بالای آنها باعث محبوبیت آن در صنایع مختلف شده است.
در صنایع سنگین مانند معدن، سیمان و فولاد، این تسمه‌ها برای انتقال مواد سنگین مثل سنگ، زغال‌سنگ یا کلینکر استفاده می‌شوند.
در خطوط تولید کارخانه‌ها نیز برای جابجایی مواد فله‌ای مناسب هستند. مقاومت در برابر شرایط سخت محیطی، آنها را برای محیط‌های بیرونی ایده‌آل میکند.

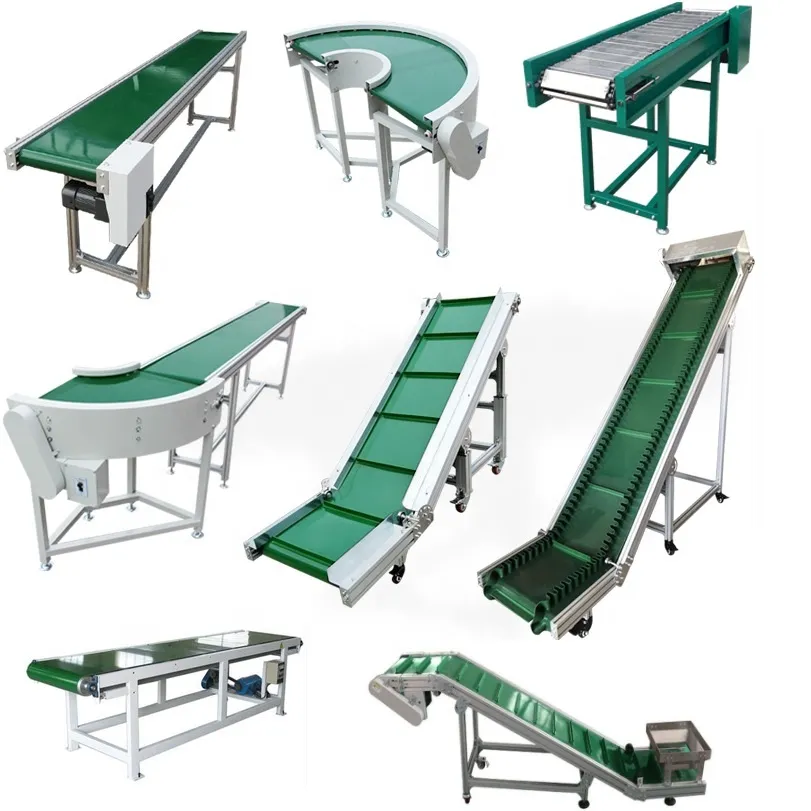

تسمه‌های PVC
تسمه‌های PVC از پلی‌وینیل کلراید ساخته شده و سبک‌تر از تسمه‌های لاستیکی هستند. این تسمه‌ها در برابر رطوبت، مواد شیمیایی و چربی مقاوم بوده و به راحتی تمیز می‌شوند. سطح صاف و یکنواخت آنها باعث حرکت روان مواد می‌شود.
در صنایع غذایی، دارویی و بسته‌بندی، این تسمه‌ها برای انتقال محصولات سبک مانند مواد غذایی، دارو یا بسته‌های کوچک استفاده می‌شوند.
در خطوط مونتاژ و انبارها نیز برای جابجایی کارتن‌ها و محصولات سبک مناسب هستند. به دلیل بهداشتی بودن، در محیط‌های حساس بسیار مورد توجه هستند.

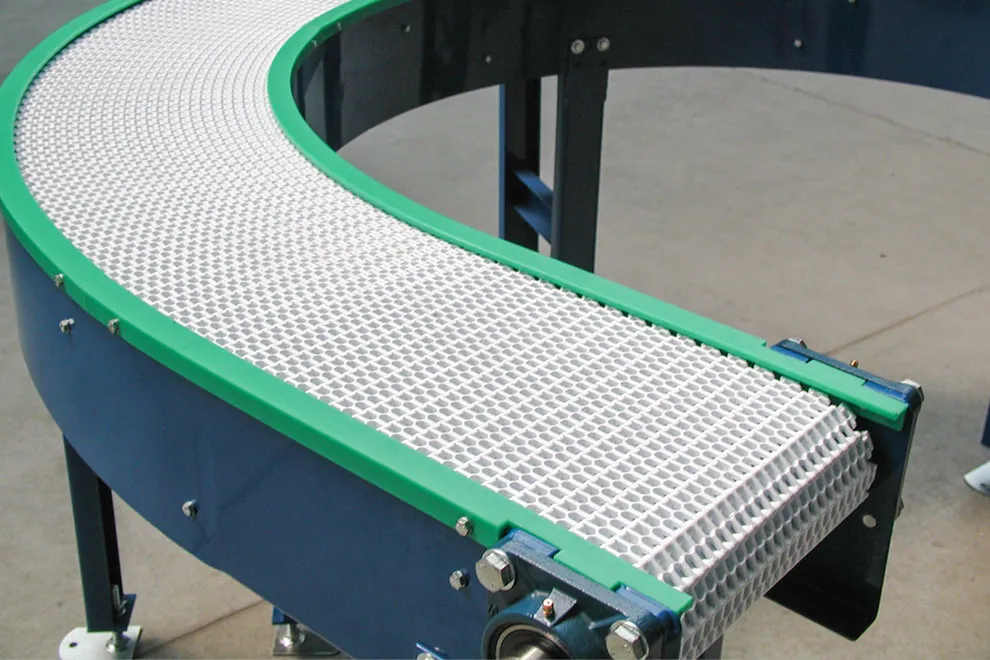

تسمه‌های مدولار
تسمه‌های مدولار از قطعات پلاستیکی به هم متصل ساخته شده و به صورت پازلی طراحی می‌شوند. این ساختار امکان تعمیر و تعویض آسان قطعات آسیب‌دیده را فراهم میکند. انعطاف‌پذیری در طراحی مسیرهای پیچیده از ویژگی‌های بارز آنهاست.
در صنایع غذایی، خودروسازی و بسته‌بندی، این تسمه‌ها برای انتقال محصولاتی با شکل‌های نامنظم یا در مسیرهای منحنی استفاده می‌شوند.
در خطوط شستشو و فرآوری مواد غذایی نیز به دلیل قابلیت تمیزکاری آسان مناسب هستند. در سیستم‌های مرتب‌سازی خودکار انبارها نیز بسیار استفاده می‌شوند.
مطالب مرتبط: تجهیزات دوار چیست و چه کاربردی در صنعت دارد؟

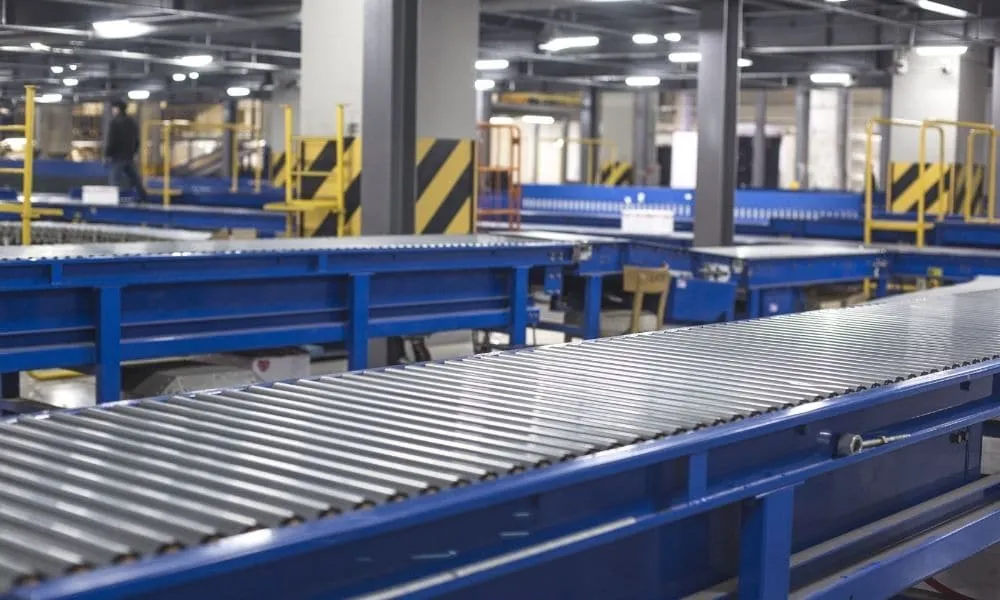

تسمه‌های فلزی
تسمه‌های فلزی از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته شده و برای شرایط سخت طراحی می‌شوند. این تسمه‌ها در برابر دماهای بالا، مواد شیمیایی و فشار مکانیکی بسیار مقاوم هستند. ساختار مشبک یا جامد آنها بسته به نیاز متفاوت است.
در کوره‌های صنعتی، صنایع شیشه و فلزات، این تسمه‌ها برای انتقال مواد داغ یا سنگین استفاده می‌شوند. در خطوط تولید مواد شیمیایی که نیاز به مقاومت در برابر خوردگی است، مناسب هستند. در فرآیندهای خشک‌کن صنعتی نیز به دلیل دوام بالا استفاده می‌شوند.

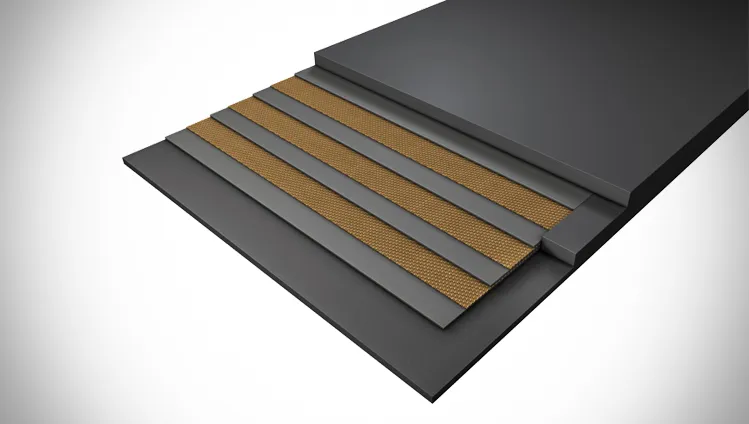

تسمه‌های پارچه‌ای
تسمه‌های پارچه‌ای از لایه‌های پارچه‌ای مانند نایلون یا پلی‌استر ساخته شده و معمولاً با روکش لاستیکی یا PVC تقویت می‌شوند. این تسمه‌ها سبک و انعطاف‌پذیر بوده و برای بارهای سبک مناسب هستند. مقاومت در برابر کشش و پارگی از ویژگی‌های آنهاست.
در صنایع نساجی، چاپ و بسته‌بندی، این تسمه‌ها برای انتقال محصولات سبک مانند کاغذ، پارچه یا بسته‌های کوچک استفاده می‌شوند.
در خطوط تولید کارتن‌سازی و انبارها نیز مناسب هستند. به دلیل هزینه پایین، در سیستم‌های اقتصادی‌تر رایج هستند.
مطالب مرتبط: نوار نقاله حلزونی (اسکرو کانوایر) چگونه کار میکند؟ اجزا و کاربرد
مقایسه انواع نوار نقاله
نوار نقاله‌ها از نظر کارایی و جنس، وزن و… تفاوت‌هایی دارند. این تفاوت‌ها سبب شده تا هر کدام کارایی خاص خود در صنعت را داشته باشند. در این بخش به مقایسه این نوارهای نقاله با هم می‌پردازیم.
جنس نوار نقاله‌ها
تسمه‌های لاستیکی از لاستیک طبیعی یا مصنوعی با لایه‌های پارچه‌ای یا فلزی ساخته شده و مقاوم هستند. تسمه‌های PVC از پلی‌وینیل کلراید ساخته شده و سبک و ضد رطوبت‌اند.
تسمه‌های مدولار از پلاستیک‌های سخت، تسمه‌های فلزی از فولاد ضدزنگ، تسمه‌های پارچه‌ای از نایلون یا پلی‌استر و تسمه‌های مقاوم در برابر حرارت از تفلون یا سیلیکون ساخته می‌شوند.
وزن و مقاومت فیزیکی
تسمه‌های لاستیکی سنگین‌تر بوده و مقاومت بالایی در برابر فشار و سایش دارند. تسمه‌های PVC سبک‌تر هستند اما مقاومت فیزیکی کمتری نسبت به لاستیکی دارند.
تسمه‌های فلزی بسیار سنگین و مقاوم در برابر فشارهای شدید هستند، در حالی که مدولار و پارچه‌ای سبک‌تر و مقاومتی متوسط دارند. تسمه‌های مقاوم در برابر حرارت وزن متوسطی داشته و برای شرایط خاص طراحی شده‌اند.
مقاومت در برابر شرایط مختلف
تسمه‌های لاستیکی در برابر سایش و شرایط سخت محیطی مقاوم‌اند اما در دماهای خیلی بالا ضعیف عمل می‌کنند. تسمه‌های PVC در برابر رطوبت و مواد شیمیایی مقاوم بوده اما برای بارهای سنگین مناسب نیستند.
تسمه‌های فلزی و مقاوم در برابر حرارت در دماهای بالا و شرایط شیمیایی قوی عالی عمل می‌کنند. تسمه‌های مدولار و پارچه‌ای در محیط‌های مرطوب یا سبک مناسب‌ترند اما در شرایط سخت دوام کمتری دارند.
هزینه و نگهداری
تسمه‌های لاستیکی هزینه اولیه بالایی دارند اما نگهداری آنها به دلیل دوام ساده است. تسمه‌های PVC ارزان‌تر بوده و تمیزکاری آسانی دارند.
تسمه‌های مدولار به دلیل تعمیر آسان هزینه نگهداری پایینی دارند، اما تسمه‌های فلزی گران‌ترند و نیاز به نگهداری تخصصی دارند. تسمه‌های پارچه‌ای و مقاوم در برابر حرارت هزینه متوسطی دارند اما نگهداری خاص خود را می‌طلبند.
طول عمر و انعطاف‌پذیری
تسمه‌های لاستیکی و فلزی طول عمر بالایی دارند اما انعطاف‌پذیری متوسطی ارائه می‌دهند. تسمه‌های PVC و پارچه‌ای طول عمر کمتری دارند اما انعطاف‌پذیرترند.
تسمه‌های مدولار به دلیل ساختار ماژولار انعطاف‌پذیر و با طول عمر متوسط هستند. تسمه‌های مقاوم در برابر حرارت در شرایط خاص عمر طولانی دارند اما انعطاف‌پذیری محدودی دارند.
نکات مهم در انتخاب تسمه مناسب
انتخاب تسمه مناسب هزینه‌های اضافی را کاهش داده و از خراب شدن دستگاه نوار نقاله نیز جلوگیری میکند. در ادامه نکات مهمی برای انتخاب درست را بیان می‌کنیم.
- نوع ماده انتقالی: نوع ماده انتقالی، وزن، شکل و ویژگی‌های شیمیایی آن بر انتخاب تسمه تأثیر دارد.
- شرایط محیطی: شرایط محیطی مانند دمای بالا یا پایین، رطوبت زیاد، وجود گردوغبار یا مواد شیمیایی خورنده، نوع تسمه را تعیین میکند.
- ظرفیت بار: ظرفیت بار به توانایی تسمه در تحمل وزن و حجم مواد انتقالی بستگی دارد؛ تسمه‌های لاستیکی و فلزی برای بارهای سنگین و تسمه‌های مدولار یا پارچه‌ای برای بارهای سبک‌تر طراحی شده‌اند.
- سرعت و زاویه انتقال: سرعت حرکت نوار نقاله و زاویه شیب مسیر (افقی یا شیب‌دار) بر انتخاب تسمه اثر می‌گذارد؛ تسمه‌های مدولار برای مسیرهای پیچیده و شیب‌دار و تسمه‌های لاستیکی برای سرعت‌های بالا مناسب‌اند.
- طول عمر و هزینه: تعادل بین هزینه اولیه تسمه و طول عمر آن مهم است؛ تسمه‌های فلزی و لاستیکی گران‌تر اما با دوام بالا، و تسمه‌های PVC و پارچه‌ای ارزان‌تر با طول عمر کمتر هستند.
- استانداردها: تسمه باید با استانداردهای ایمنی و بهداشتی مانند FDA (برای صنایع غذایی) یا استانداردهای صنعتی خاص مطابقت داشته باشد تا ایمنی و کیفیت فرآیند تضمین شود.
سخن آخر
تسمه‌های نوار نقاله نقش حیاتی در بهبود بهره‌وری و کاهش هزینه‌های عملیاتی در صنایع مختلف دارند. انتخاب تسمه مناسب با توجه به نوع کاربرد، شرایط محیطی و نیازهای عملیاتی می‌تواند عملکرد سیستم را بهینه کرده و هزینه‌های نگهداری را کاهش دهد.
