نوار نقاله معدنی چیست؟ | معرفی انواع کانوایر صنعتی و کاربردها
نوار نقاله یا کانوایر یکی از مهم‌ترین تجهیزات در صنایع مختلف، به‌ویژه در معادن، محسوب می‌شود.اولین استفاده صنعتی از نوار نقاله به سال ۱۸۹۲ برمی‌گردد و در معادن زغال‌سنگ آمریکا بود. اما جالب‌تر اینه که هنری فورد با استفاده از نوار نقاله در خط تولید خودروهای مدل T، زمان ساخت هر ماشین را از ۱۲ ساعت به فقط ۹۳ دقیقه کاهش داد! این تحول، انقلابی در صنعت تولید انبوه ایجاد کرد. در این مقاله پاوان، به بررسی جامع نوار نقاله‌های معدنی، انواع، ساختار، کاربردها، مزایا، معایب و بیشتر می پردازیم.

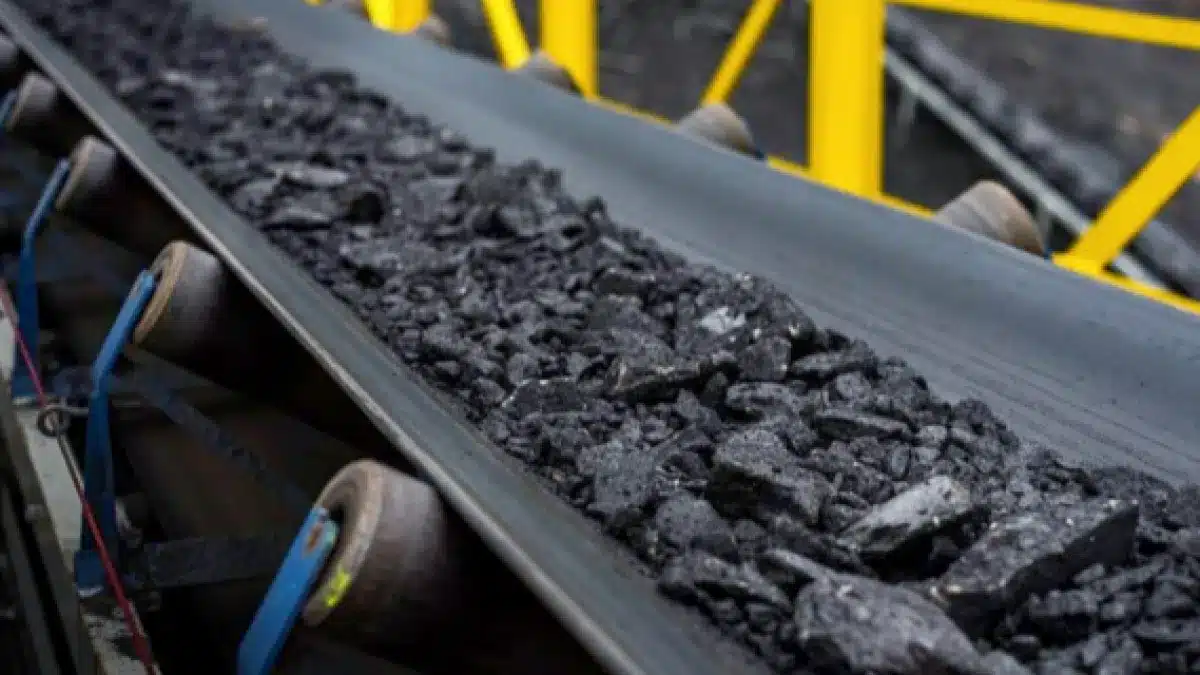

نوار نقاله معدنی چیست؟
نوار نقاله معدنی یا کانوایر، سیستمی مکانیکی است که برای انتقال مواد معدنی مانند سنگ، شن، ماسه، زغال‌سنگ، و سایر مواد خام از یک نقطه به نقطه دیگر در معادن یا کارخانه‌ها فرآوری استفاده می‌شود.
این دستگاه‌ها معمولاً شامل یک تسمه یا زنجیر متحرک هستند که روی غلتک‌ها یا قرقره‌ها حرکت میکند و مواد را به صورت پیوسته یا متناوب جابجا میکند. نوار نقاله‌های معدنی به دلیل توانایی حمل مواد سنگین و حجیم در محیط‌های سخت، نقش حیاتی در صنعت معدن دارند.
مطالب مرتبط: تفاوت سازه بتنی و فلزی در چیست؟ اسکلت بتنی بهتر است یا فلزی؟
اجزای اصلی یک نوار نقاله معدنی
نوار نقاله‌های معدنی از اجزای مختلفی تشکیل شده‌اند که هرکدام نقش مهمی در عملکرد دستگاه دارند. این اجزا شامل:
- تسمه یا نوار: تسمه یا نوار مواد را حمل میکند و نقش اصلی در جابجایی مواد بین نقاط مختلف ایفا میکند. این تسمه از مواد مختلفی مانند لاستیک، فولاد، یا پلیمر ساخته می‌شود و در برابر سایش و فشار مقاومت بالایی نشان می‌دهد.
- غلتک‌ها (رولیک‌ها): غلتک‌ها از تسمه حمایت می‌کنند و از اصطکاک بین تسمه و سطح زیرین می‌کاهند. این رولیک‌ها در انواع ساده، شیب‌دار، یا مغناطیسی طراحی می‌شوند و حرکت روان‌تر تسمه را تضمین می‌کنند.
- قرقره‌ها (درام‌ها): قرقره‌ها تسمه را حرکت می‌دهند و کشش لازم را برای عملکرد صحیح سیستم فراهم می‌کنند. این اجزا شامل قرقره محرک (درایو) برای ایجاد حرکت و قرقره هرزگرد برای تنظیم مسیر هستند.
- موتور و گیربکس: موتور و گیربکس قدرت مورد نیاز برای حرکت تسمه را تأمین می‌کنند و انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کنند. معمولاً از الکتروموتورهای با توان بالا در این بخش استفاده می‌شود تا حتی در شرایط سخت نیز عملکرد خوبی داشته باشند.
- شاسی یا بدنه: شاسی یا بدنه تمام اجزای نوار نقاله را نگه می‌دارد و ساختار محکمی برای سیستم ایجاد میکند. این بخش معمولاً از مواد مقاوم مانند فولاد یا آلومینیوم ساخته می‌شود تا در برابر فشار و شرایط محیطی دوام بیاورد.
- سیستم کنترل: سیستم کنترل سرعت، جهت، و سایر پارامترهای عملیاتی نوار نقاله را تنظیم میکند و عملکرد دستگاه را بهینه می‌سازد. این سیستم با استفاده از فناوری‌های پیشرفته، ایمنی و کارایی را افزایش می‌دهد و از خرابی جلوگیری میکند.
مشخصات فنی کانوایر یا نوار نقاله
کانوایرها با توجه به نیازهای پروژه‌ها و صنایع مختلف در اندازه‌ها و ابعاد متنوعی طراحی و تولید می‌شوند. طول این سیستم‌ها می‌تواند بین 1 تا 2000 متر و عرض آن‌ها از 40 تا 250 سانتی‌متر متفاوت باشد.
میزان ظرفیت انتقال مواد در این تجهیزات نیز بسته به نوع و مدل آن‌ها متغیر است و می‌تواند از 500 تا 5000 متر مکعب در ساعت برسد. با بهره‌گیری از این سیستم‌ها، امکان جابجایی انواع مواد خام، معدنی، محصولات صنعتی و دیگر اقلام به صورت فله‌ای یا بسته‌بندی در مسیرهای افقی و شیب‌دار فراهم می‌شود.
مطالب مرتبط: کوره صنعتی چیست؟ انواع و کاربرد آن در صنایع مختلف

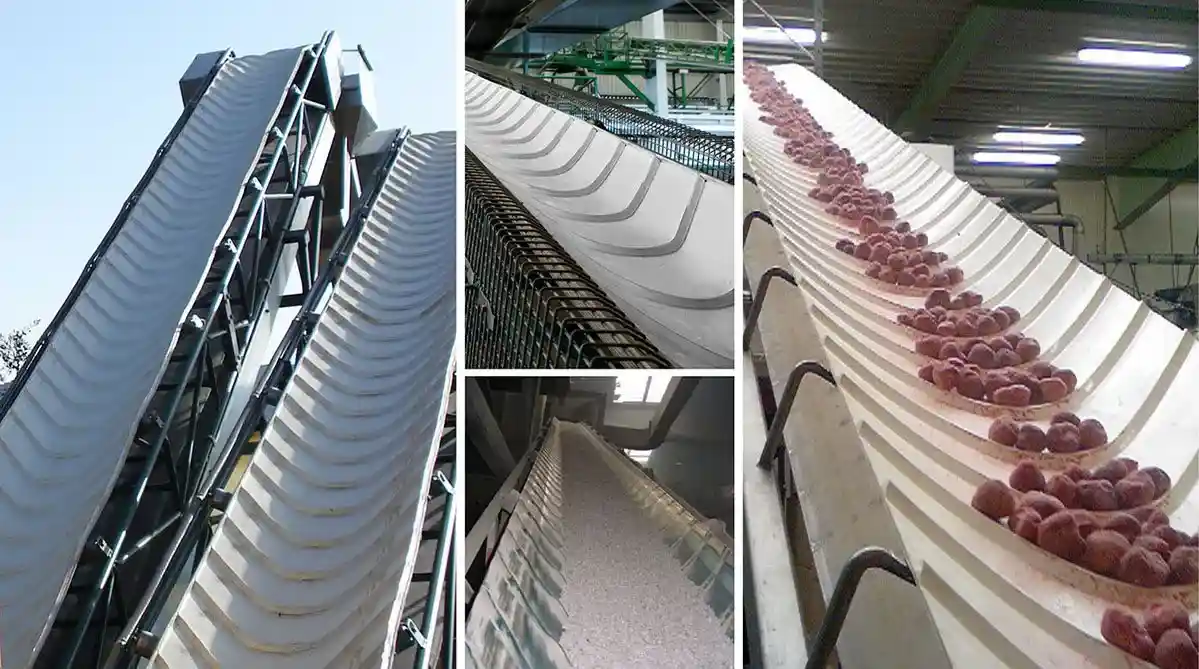

انواع نوار نقاله معدنی
نقاله‌های معدنی بر اساس شکل و کاربردی که دارند دارای انواع مختلفی هستند. در این بخش به انواع این نقاله‌ها می‌پردازیم.
- نوار نقاله تسمه‌ای: از تسمه انعطاف‌پذیر برای حمل مواد فله‌ای و بسته‌بندی‌شده در مسافت‌های کوتاه تا متوسط استفاده میکند و در معادن و خطوط تولید کاربرد دارد.
- نوار نقاله زنجیری: با زنجیر به جای تسمه، برای جابجایی مواد سنگین در مسافت‌های طولانی و شرایط سخت مناسب است و هزینه نگهداری بیشتری دارد.
- نوار نقاله رولیک: از غلتک‌ها برای انتقال اجسام سنگین با سطح صاف در مسافت‌های کوتاه استفاده میکند و گاهی با نیروی گرانش کار میکند.
- نوار نقاله مارپیچ: با مارپیچ فلزی مواد پودری و گرانولی را در مسافت‌های کوتاه و فضاهای محدود جابجا میکند و ظرفیت محدودی دارد.
- نوار نقاله هوایی: مواد را در ارتفاع با کابل‌ها یا تسمه‌ها منتقل میکند و برای معادن روباز و کاهش تأثیرات زیست‌محیطی مناسب است.
- نوار نقاله مغناطیسی: با نیروی مغناطیسی مواد فلزی را جدا و منتقل میکند و در بازیافت و معادن فلزی کاربرد دارد.
انواع نوار نقاله با توجه به کاربرد
انواع نوار نقاله‌ها بر اساس کاربردشان در صنایع مختلف، به‌ویژه در معادن و خطوط تولید، دسته‌بندی می‌شوند. در ادامه انواع آن را بیان می‌کنیم.
- نوار نقاله بارگیری: برای انتقال مواد از یک نقطه به کامیون‌ها، واگن‌ها یا انبارها در معادن و بنادر استفاده می‌شود و فرآیند بارگیری را سرعت می‌بخشد.
- نوار نقاله فرآوری: مواد را بین مراحل مختلف خردایش، دانه‌بندی و فرآوری در کارخانه‌ها جابجا میکند و در خطوط تولید صنعتی کاربرد دارد.
- نوار نقاله انباری: برای ذخیره‌سازی و جابجایی مواد در انبارهای معدنی یا صنعتی به کار می‌رود و سازمان‌دهی مواد را بهبود می‌بخشد.
- نوار نقاله دستچین: برای جداسازی ناخالصی‌ها، مواد زائد یا دسته‌بندی محصولات در خطوط تولید و معادن استفاده می‌شود و دقت بالایی دارد.
- نوار نقاله شیب‌دار: برای انتقال مواد در زوایای مختلف، مانند بالا بردن یا پایین آوردن مواد در معادن و کارخانجات، طراحی شده و انعطاف‌پذیری بالایی دارد.
- نوار نقاله چرخشی: برای چرخاندن یا تغییر جهت مواد در خطوط تولید و انبارها به کار می‌رود و در فضاهای محدود یا پیچیده بسیار مفید است.

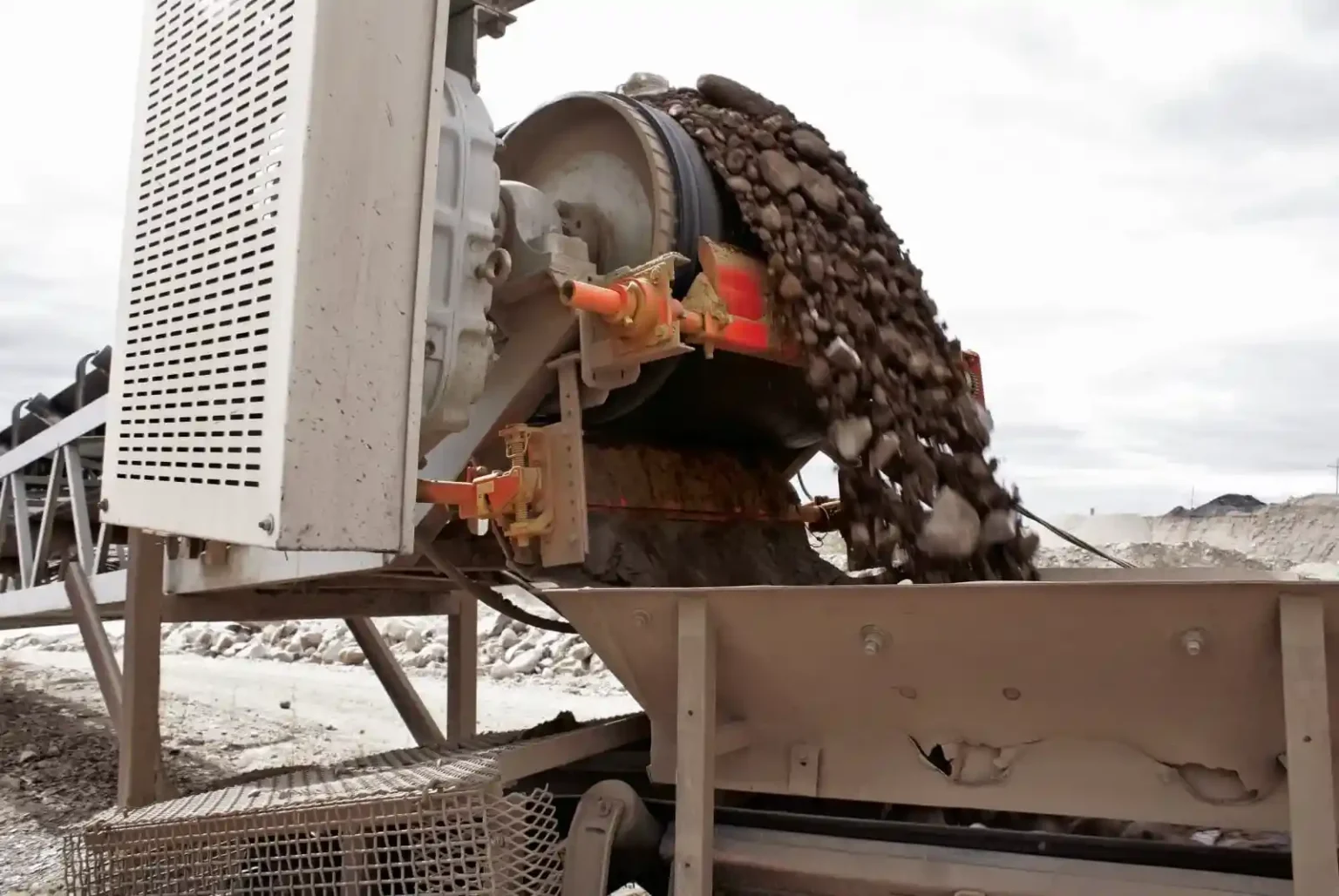

تجهیزات مرتبط با نوار نقاله معدنی
در کنار سیستم‌های نوار نقاله‌ای که در معادن کاربرد دارند، مجموعه‌ای از ماشین‌آلات مکمل نیز به کار گرفته می‌شوند که هر کدام نقش مهمی در فرآیند انتقال و پردازش مواد معدنی ایفا می‌کنند:
سنگ‌شکن‌ها
مواد معدنی پس از استخراج، معمولاً به صورت قطعات نامنظم و بزرگ هستند. برای تبدیل این سنگ‌ها به ابعاد کوچکتر و قابل‌حمل، از سنگ‌شکن‌ها بهره گرفته می‌شود. این دستگاه‌ها به خردایش اولیه مواد کمک می‌کنند تا آماده ورود به مراحل بعدی شوند.
آسیاب‌ها
در مواردی که نیاز است مواد به حالت پودر یا اندازه‌های بسیار ریز برسند، آسیاب‌ها وارد عمل می‌شوند. این دستگاه‌ها مواد را تا ابعاد میلی‌متری خرد می‌کنند و در صنایع مختلف از جمله معدن و فرآوری، کاربرد دارند.
لودر
برای جابه‌جایی مواد معدنی از محل استخراج یا انبار به سمت نوار نقاله یا محل بارگیری، از لودر استفاده می‌شود. این دستگاه به‌عنوان واسطه‌ای برای تغذیه سیستم‌های انتقال مواد عمل میکند، جایی که نقاله‌ها به تنهایی قادر به انجام این وظیفه نیستند.
کانوایر زنجیری
این نوع نوار نقاله با استفاده از زنجیر یا تسمه‌های مشبک، برای جابه‌جایی مواد در مسیرهای بلند یا کوتاه مورد استفاده قرار می‌گیرد. مقاومت بالا و ساختار محکم آن باعث شده برای محیط‌های سنگین معدنی مناسب باشد.
نقاله آپرون
برای جابه‌جایی مواد بسیار سنگین یا داغ، نقاله‌های آپرونی به کار می‌روند. این سیستم‌ها از صفحات فلزی متصل به زنجیر تشکیل شده‌اند و می‌توانند در شرایط سخت عملیاتی دوام بیاورند.
استاکر کانوایر
سیستمی کاربردی برای دپو یا انباشتن مواد فله‌ای در معادن است. نوع تلسکوپی آن امکان تنظیم طول و موقعیت را فراهم میکند و در بارگیری نیز نقش مهمی دارد.
نوار نقاله دراگ
در این مدل، بازوهای زنجیری تعبیه‌شده روی شاسی مواد را در حجم بالا جابه‌جا می‌کنند. از ویژگی‌های این سیستم، داشتن دریچه اضطراری برای تخلیه مواد در نقطه‌ای مشخص است.
کانوایر سامسون فیدر
این مدل معمولاً به‌عنوان تغذیه‌کننده‌ی کانوایرهای اصلی در بنادر و معادن مورد استفاده قرار می‌گیرد و مخصوص جابه‌جایی مواد فله یا پودری طراحی شده است.
کانوایر مغناطیسی (مگنت‌دار)
در این نوع، بخش‌هایی از نقاله به آهنربای دائم یا الکترومگنت مجهز شده‌اند تا بتوانند مواد فلزی را از سایر ترکیبات جدا کنند. این ویژگی به‌خصوص در بازیافت یا پردازش سنگ‌های معدنی فلزی اهمیت دارد.
پن کانوایر
این نقاله‌ها از تسمه‌های فلزی با ساختار پاکتی ساخته شده‌اند و برای انتقال مواد فله یا داغ در مسیرهای شیب‌دار طراحی شده‌اند. استحکام بالا و توان تحمل دما، از ویژگی‌های اصلی این سیستم است.
مطالب مرتبط: گندله چیست؟ کاربرد گندله سازی چیست؟ از تولید و ویژگی تا کاربرد و مزایای
کاربردهای نوار نقاله معدنی
نوار نقاله‌های معدنی در صنایع مختلف برای جابجایی و مدیریت مواد به کار می‌روند. در ادامه به کاربردهای آن اشاره می‌کنیم.
- انتقال مواد از محل استخراج: مواد معدنی مانند سنگ، شن و زغال‌سنگ را از معدن به کارخانه یا انبار جابجا میکند و فرآیند استخراج را تسریع می‌بخشد.
- بارگیری و تخلیه: برای بارگذاری مواد روی کامیون‌ها، واگن‌ها یا کشتی‌ها و تخلیه آن‌ها در نقاط مشخص استفاده می‌شود و کارایی را افزایش می‌دهد.
- جابجایی بین مراحل فرآوری: مواد را بین دستگاه‌های خردایش، سرند و سایر تجهیزات کارخانه منتقل میکند و خط تولید را یکپارچه می‌سازد.
- استفاده در معادن روباز و زیرزمینی: برای انتقال مواد در شرایط سخت محیطی مناسب است و ایمنی و سرعت را بهبود می‌بخشد.
مزایای استفاده از نوار نقاله معدن
نوار نقاله‌های معدنی مزایای متعددی دارند که آن‌ها را به انتخابی محبوب در صنعت تبدیل کرده‌اند. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد.
- افزایش راندمان: انتقال پیوسته و سریع مواد را فراهم میکند و نیاز به نیروی انسانی را کاهش می‌دهد.
- کاهش هزینه‌های عملیاتی: نسبت به سیستم‌های سنتی مانند کامیون، هزینه‌های سوخت و تعمیرات کمتری دارد.
- بهبود ایمنی: ریسک حوادث برای کارگران را کاهش می‌دهد و در محیط‌های خطرناک عملکرد بهتری دارد.
- انعطاف‌پذیری بالا: قابلیت نصب در مسیرهای افقی، شیب‌دار و حتی عمودی را دارد و برای شرایط مختلف قابل تنظیم است.
- کاهش آلودگی: نسبت به وسایل نقلیه موتوری، آلودگی صوتی و زیست‌محیطی کمتری تولید میکند.
معایب استفاده از نوار نقاله معدن
با وجود مزایا، نوار نقاله‌های معدنی برخی محدودیت‌ها و معایب نیز دارند. این معایب شامل:
- هزینه اولیه بالا: طراحی، نصب و راه‌اندازی سیستم‌های طولانی یا پیچیده هزینه زیادی دارد.
- نیاز به نگهداری مداوم: نیازمند بازرسی و تعمیرات دوره‌ای است تا از خرابی و توقف تولید جلوگیری شود.
- محدودیت در مسیرهای ناهموار: در برخی مسیرهای پیچیده یا ناهموار ممکن است کارایی کمتری داشته باشد یا نیاز به طراحی خاص داشته باشد.
- حساسیت به شرایط محیطی: در دماهای بسیار بالا یا پایین، یا در حضور مواد شیمیایی، عملکرد آن ممکن است کاهش یابد.
مطالب مرتبط: نوار نقاله تسمه ای (بلت کانوایر) چگونه کار میکند؟ اجزا و کاربرد
ظرفیت انتقال مواد در نوار نقاله معدن
به طور کلی نمی‌توان ظرفیت مشخصی برای نوار نقاله معدن تعریف کرد. میزان ظرفیت به موارد زیر بستگی دارد:
- عرض نوار نقاله: افزایش عرض تسمه باعث بالا رفتن ظرفیت انتقال مواد می‌شود. در نوار نقاله‌های معدنی، هرچه عرض بیشتر باشد، حجم بیشتری از مواد قابل حمل خواهد بود.
- نوع مواد: شکل، اندازه و چگالی مواد معدنی تاثیر مستقیمی روی ظرفیت انتقال دارند. مواد درشت یا سنگین‌تر معمولاً نیاز به سرعت و طراحی متفاوتی دارند تا سیستم عملکرد بهینه داشته باشد.
- سرعت کانوایر: هرچه سرعت حرکت تسمه بیشتر باشد، حجم بیشتری از مواد در مدت زمان کوتاه‌تری جابجا می‌شود. البته باید توجه داشت که افزایش بیش از حد سرعت ممکن است باعث بروز مشکل در کنترل مواد یا استهلاک قطعات شود.
- ارتفاع کانوایر: زمانی که مواد باید به سطوح بالاتر منتقل شوند، توان مصرفی و فشار وارده به سیستم افزایش می‌یابد. در نتیجه، ارتفاع محل نصب نوار نقاله می‌تواند روی ظرفیت نهایی انتقال مؤثر باشد.
مقایسه با سیستم‌های حمل و نقل سنتی
سیستم‌های حمل و نقل سنتی مانند کامیون‌ها و نوار نقاله‌های معدنی هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند و انتخاب بین آن‌ها به عوامل مختلفی بستگی دارد. در جدول زیر، این دو سیستم به صورت مقایسه‌ای از جنبه‌های مختلف قرار گرفته‌اند.
| معیار | کامیون | نوار نقاله |
| زمان انتقال | کندتر است و نیاز به بارگیری و تخلیه مکرر دارد، که زمان بیشتری می‌گیرد. | سریع‌تر و پیوسته است، زمان انتقال را به طور قابل توجهی کاهش می‌دهد. |
| هزینه | هزینه‌های اولیه کمتر دارد، اما هزینه‌های عملیاتی مانند سوخت و نگهداری بالاست. | هزینه اولیه نصب بالاست، اما هزینه‌های عملیاتی و سوخت بسیار کمتر است. |
| امنیت | ریسک تصادف، واژگونی و آسیب به کارگران در شرایط سخت بیشتر است. | ایمنی بالاتری دارد و ریسک حوادث برای کارگران و محیط را کاهش می‌دهد. |
| راندمان | راندمان پایین‌تری دارد، به‌ویژه در مسافت‌های طولانی و حجم بالا. | راندمان بالایی دارد و برای انتقال مداوم مواد در حجم زیاد مناسب است. |
نمونه‌های کاربردی در صنعت معدن ایران و جهان
نوار نقاله‌های معدنی در پروژه‌های متعددی در ایران و جهان به کار گرفته شده‌اند و نقش مهمی در افزایش کارایی و کاهش هزینه‌ها ایفا کرده‌اند. در ادامه به نمونه‌های کاربردی نوار نقاله معدنی می‌پردازیم.
- معدن چادرملو: از نوار نقاله‌های تسمه‌ای برای انتقال سنگ آهن به کارخانه فرآوری استفاده میکند و یکی از پیشرفته‌ترین سیستم‌ها را دارد.
- معدن گل‌گهر: نوار نقاله‌های زنجیری و رولیکی را برای جابجایی مواد سنگین و دانه‌بندی‌شده به کار می‌برد و در افزایش راندمان نقش کلیدی دارد.
- معدن سنگ آهن سنگان خواف: دارای طولانی‌ترین نوار نقاله ایران با طول 7 کیلومتر است که روزانه 64,800 تن مواد را منتقل میکند و توسط شرکت ماشین‌سازی ویژه ساخته شده است.
- معدن زغال‌سنگ طبس: از نوار نقاله‌های مقاوم در برابر حرارت برای انتقال زغال‌سنگ در شرایط سخت استفاده میکند و ایمنی را بهبود بخشیده است.
- معدن کاراجاس، برزیل: از نوار نقاله‌های مارپیچ برای انتقال بوکسیت در مسافت‌های طولانی استفاده میکند و کارایی بالایی دارد.
- معدن صحرای غربی، مراکش: دارای طولانی‌ترین سیستم نوار نقاله جهان با طول 98 کیلومتر است که مواد فسفات را از معدن به ساحل منتقل میکند.
- معدن بوکسیت غرب استرالیا: از نوار نقاله‌های یک‌تکه با طول 31 و 20 کیلومتر برای انتقال مستقیم مواد به پالایشگاه استفاده میکند و بهره‌وری را افزایش داده است.
- معدن مگالایا، هند و بنگلادش: سیستم نوار نقاله‌ای به طول 17 کیلومتر دارد که سنگ آهک را بین دو کشور منتقل میکند و توسط شرکت AUMUND طراحی شده است.
مطالب مرتبط: انواع سنگ شکن معدن کدام‌اند؟ مقایسه کامل کاربرد، مزایا و معایب
سخن آخر
نوار نقاله‌های معدنی به عنوان یکی از پیشرفته‌ترین و کارآمدترین ابزارها در صنعت معدن، نقش مهمی در افزایش بهره‌وری، کاهش هزینه‌ها، و بهبود ایمنی دارند.
با وجود معایبی مانند هزینه اولیه بالا و نیاز به نگهداری، مزایای آن‌ها مانند راندمان بالا و انعطاف‌پذیری، آن‌ها را به انتخابی برتر نسبت به سیستم‌های سنتی مانند کامیون‌ها تبدیل کرده است. در ایران و جهان، پروژه‌های متعددی نشان‌دهنده موفقیت این فناوری هستند.
