مراحل طراحی و ساخت مخازن ذخیره مطابق با استانداردهای جهانی
مخازن ذخیره از جمله سازه‌های حیاتی در صنایع مختلف مانند نفت و گاز، پتروشیمی، آب و فاضلاب، و حتی کشاورزی هستند. طراحی و ساخت این مخازن باید با رعایت استانداردهای جهانی مانند API (موسسه نفت آمریکا)، ASME (انجمن مهندسان مکانیک آمریکا) و دیگر مقررات بین‌المللی انجام شود تا ایمنی، کارایی و دوام آن‌ها تضمین گردد. در این مطلب پاوان در مورد مراحل طراحی و ساخت آن بیشتر صحبت خواهیم کرد.
مخزن ذخیره چیست و چه کاربردی دارد؟
مخزن ذخیره، یک ظرف یا محفظه بزرگ است که برای نگهداری موقت یا دائمی مایعات، گازها، یا مواد جامد به کار می‌رود. این مخازن در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی، آب و فاضلاب، و کشاورزی کاربرد دارند. هدف اصلی از استفاده از مخازن ذخیره، اطمینان از تامین مداوم مواد، تنظیم جریان تولید، نگهداری مواد در شرایط خاص، و ایمنی در حمل و نقل و نگهداری مواد خطرناک است.
مطالب مرتبط: مخزن نفت و گاز یا مخازن پالایشگاهی چیست و چگونه کار می کند؟
روش های ساخت مخازن ذخیره
روش‌های ساخت مخازن ذخیره به نوع مخزن (مانند مخازن استوانه‌ای، کروی یا مستطیلی) و کاربرد آن بستگی دارد. به طور کلی شامل:
ساخت در کارخانه
در این روش، مخزن به طور کامل در محیط کنترل‌شده کارخانه طراحی و ساخته می‌شود، که این امکان را فراهم می‌کند تا از تجهیزات پیشرفته و شرایط بهینه استفاده شود.
پس از تکمیل فرایند ساخت، مخزن به محل نصب منتقل شده و در جایگاه خود قرار می‌گیرد، که این مرحله نیازمند برنامه‌ریزی دقیق حمل‌ونقل است.
این روش معمولاً برای مخازن کوچک‌تر یا پروژه‌هایی که نیاز به سرعت بالا و کیفیت تضمین‌شده دارند، مناسب است.
ساخت در محل
در این رویکرد، ابتدا قطعات مخزن مانند ورق‌ها و اجزای سازه‌ای در کارخانه تولید و سپس به محل پروژه منتقل می‌شوند تا فرآیند مونتاژ آغاز شود.
مونتاژ، جوشکاری و نصب نهایی در محل انجام می‌گیرد، که این کار نیازمند حضور تیم‌های تخصصی و تجهیزات سنگین در سایت است.
این روش برای مخازن بزرگ و پیچیده که انتقال آن‌ها به صورت یکپارچه غیرممکن یا غیر اقتصادی است، بسیار کاربردی است.
فناوری پیچشی-تاشو
این روش با استفاده از ورق‌های فلزی که به صورت مارپیچ شکل داده شده و با جوشکاری مداوم به هم متصل می‌شوند، مخزن را می‌سازد و ساختار یکپارچه‌ای ایجاد می‌کند.
این فناوری سرعت ساخت را افزایش داده و با کاهش تعداد اتصالات، استحکام و آب‌بندی بهتری ارائه می‌دهد. معمولاً برای مخازن استوانه‌ای با دیواره نازک و در پروژه‌هایی که نیاز به ساخت سریع و مقرون‌به‌صرفه دارند، استفاده می‌شود.
مطالب مرتبط: انواع مخازن ذخیره سازی آب کدام‌اند و هر یک چه کاربردی دارند؟
مواد اولیه برای ساخت مخازن ذخیره
انتخاب مواد اولیه برای ساخت مخازن ذخیره به نوع ماده‌ای که قرار است ذخیره شود و شرایط عملیاتی بستگی دارد. به‌طور کلی، مواد زیر برای ساخت مخازن استفاده می‌شوند:
فولاد کربنی
فولاد کربنی به دلیل استحکام بالا و هزینه نسبتاً پایین، یکی از پرکاربردترین مواد در ساخت مخازن ذخیره است. این ماده برای ذخیره‌سازی نفت خام، فرآورده‌های پالایشگاهی و موادی که خورندگی کمی دارند، مناسب است. با این حال، برای جلوگیری از زنگ‌زدگی، معمولاً به پوشش‌های محافظ مانند رنگ یا روکش نیاز دارد.
فولاد ضد زنگ
فولاد ضد زنگ به دلیل مقاومت عالی در برابر خوردگی، برای ذخیره‌سازی مواد شیمیایی خورنده یا استفاده در صنایع غذایی و دارویی انتخاب می‌شود. این ماده گران‌تر از فولاد کربنی است، اما دوام و ایمنی بیشتری در شرایط خاص فراهم می‌کند. از گریدهای مختلف آن (مانند 304 یا 316) بسته به نوع ماده ذخیره‌شده استفاده می‌شود.
بتن
بتن به دلیل هزینه کم، دسترسی آسان و مقاومت در برابر فشار، برای ساخت مخازن ذخیره آب، فاضلاب یا مواد غیرخورنده به کار می‌رود. این ماده معمولاً با آرماتور تقویت می‌شود تا استحکام سازه افزایش یابد. با این حال، برای موادی که نیاز به آب‌بندی کامل دارند، به لایه‌های عایق اضافی نیاز دارد.
پلاستیک تقویت‌شده (FRP)
پلاستیک تقویت‌شده با فیبر (FRP) به دلیل وزن سبک و مقاومت بالا در برابر مواد شیمیایی اسیدی یا قلیایی استفاده می‌شود. این ماده برای مخازن کوچک‌تر یا ذخیره‌سازی مواد خاص در صنایع شیمیایی مناسب است. ساخت آن نیاز به فرآیندهای خاص مانند لایه‌گذاری دارد، اما انعطاف‌پذیری طراحی را افزایش می‌دهد.
مطالب مرتبط: همه چیز درباره مخازن کروی؛ طراحی، ساخت و ایمنی
برنامه ریزی و طراحی مخازن ذخیره سازی در محل
برنامه ریزی و طراحی دقیق، اولین و مهم‌ترین مراحل در ساخت مخازن ذخیره هستند. مراحل کلیدی در این بخش عبارتند از:
تعیین نیازها و مشخصات
در این گام، نوع و مقدار دقیق ماده ذخیره شونده تعیین شده و شرایط عملیاتی شامل دما، فشار و نرخ جریان مشخص می‌گردد. همچنین، عمر مفید مورد انتظار برای مخزن و تمامی الزامات قانونی و استانداردهای مربوطه به طور کامل در نظر گرفته می‌شوند تا مبنای طراحی قرار گیرند. این اطلاعات اساسی، چارچوب کلی پروژه را تعیین می‌کند.
انتخاب نوع و پیکربندی مخزن
با در نظر گرفتن نیازها و مشخصات تعیین شده، نوع مناسب مخزن (مانند استوانه‌ای عمودی یا افقی) و پیکربندی آن انتخاب می‌شود. ابعاد و ظرفیت دقیق مخزن بر اساس محاسبات و استانداردهای مربوطه تعیین می‌گردد و ملاحظات مربوط به دسترسی برای بازرسی و نگهداری نیز در این مرحله لحاظ می‌گردد تا عملکرد ایمن و کارآمد تضمین شود.
طراحی مهندسی
در این مرحله، محاسبات استاتیکی و دینامیکی برای اطمینان از استحکام و پایداری مخزن در برابر بارهای مختلف انجام می‌گیرد. جزئیات ساخت شامل اتصالات، نازل‌ها و دریچه‌ها طراحی شده و مواد مناسب با توجه به مشخصات ماده ذخیره شونده و شرایط عملیاتی انتخاب می‌گردند. این طراحی‌ها باید با استانداردهای بین‌المللی مطابقت داشته باشند.
تهیه نقشه ها و مدارک فنی
نقشه‌های اجرایی دقیق شامل جانمایی، ساخت و نصب مخزن تهیه شده و مشخصات فنی مواد و تجهیزات مورد استفاده تدوین می‌گردد. همچنین، دستورالعمل‌های مربوط به مراحل ساخت، روش‌های بازرسی و آزمایش‌های لازم نیز در این مدارک گنجانده می‌شود تا راهنمای کاملی برای اجرای پروژه فراهم گردد.
اخذ مجوزهای لازم
قبل از شروع ساخت، کلیه مجوزهای مورد نیاز از مراجع ذیصلاح قانونی و سازمان‌های مربوطه برای ساخت و بهره‌برداری از مخزن اخذ می‌گردد. این امر شامل ارائه مدارک فنی و اطمینان از رعایت تمامی مقررات و استانداردهای ایمنی و زیست محیطی می‌باشد تا از قانونی بودن و ایمنی پروژه اطمینان حاصل شود.
مراحل ساخت مخازن ذخیره
مراحل ساخت مخازن به روش فناوری پیچشی-تاشو شامل 7 مرحله است. در بخش زیر مراحل آن را به طور کامل توضیح می‌دهیم.
مرحله اول

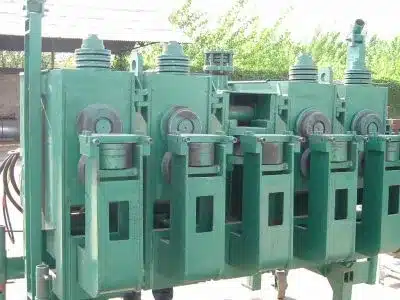

ابتدا تجهیزات ساخت‌وساز در محل تعیین‌شده برای ساخت مخزن قرار داده می‌شوند. کارهای عمرانی برای آماده‌سازی فونداسیون مخزن، که می‌تواند شامل کف بتنی یا سازه فلزی باشد، انجام می‌شود. انتخاب نوع فونداسیون به نیازهای محل، ظرفیت مخزن و اندازه آن بستگی دارد و پس از بررسی محل و نصب صحیح تجهیزات، ساخت مخزن آغاز می‌شود.
مرحله دوم

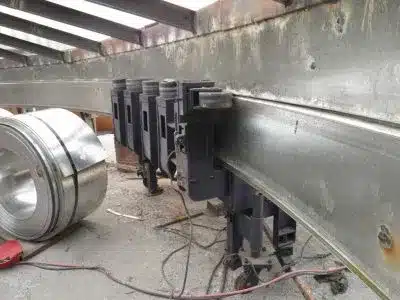

نوارهای فولادی با استفاده از دستگاه خم‌کننده به شعاع مشخصی که متناسب با قطر مخزن موردنظر است، خم می‌شوند. این مرحله برای شکل‌دهی اولیه مواد خام ضروری است. دقت در خم‌کاری برای اطمینان از تناسب قطعات در مراحل بعدی بسیار مهم است.
مرحله سوم

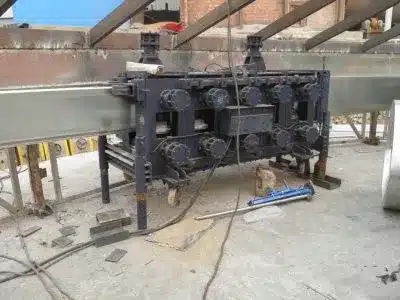

با کمک دستگاه شکل‌دهی سیلو، نوارهای فولادی خم‌شده به هم متصل شده و به سیستم دوخت دوبل (Double-Seam System) جوش داده می‌شوند. این فرآیند باعث شکل‌گیری بدنه مخزن می‌شود. اتصال محکم و یکپارچه نوارها، استحکام و آب‌بندی مخزن را تضمین می‌کند.
مرحله چهارم

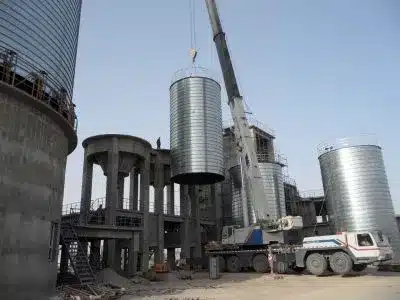

پس از شکل‌گیری اولیه بدنه مخزن، با استفاده از تجهیزات بالابر، مخزن به سمت بالا هدایت می‌شود تا ارتفاع مورد نظر بدست آید. این مرحله به‌صورت مارپیچی انجام می‌شود و ساختار مخزن به‌تدریج بلندتر می‌شود. این روش امکان ساخت مخزن با ارتفاع متغیر را فراهم می‌کند.
مرحله پنجم
وقتی مخزن به ارتفاع مورد نظر رسید، لبه بالایی آن با دستگاه برش خودکار به‌صورت افقی بریده می‌شود. این کار برای ایجاد سطحی صاف و آماده برای نصب سقف انجام می‌شود. دقت در برش برای نصب صحیح اجزای بعدی ضروری است.
مرحله ششم
سقف مخزن، که معمولاً از قبل آماده شده است، بر روی بدنه نصب می‌شود. این مرحله شامل اتصال ایمن سقف به بدنه و اطمینان از آب‌بندی کامل است. سقف می‌تواند ثابت یا شناور باشد، بسته به طراحی مخزن.
مرحله هفتم

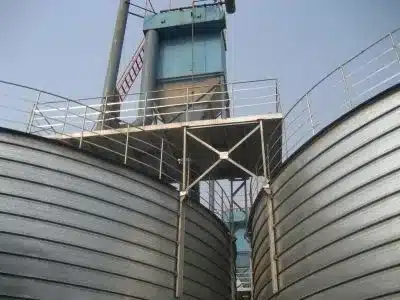

در نهایت، مخزن تکمیل‌شده از تجهیزات ساخت‌وساز جدا می‌شود و به فونداسیون متصل می‌گردد. این مرحله شامل بررسی نهایی و اطمینان از پایداری مخزن است. پس از جداسازی، مخزن آماده استفاده یا نصب تجهیزات جانبی می‌شود.
نگهداری و بازرسی دوره‌ای مخازن ذخیره
نگهداری و بازرسی دوره‌ای مخازن ذخیره برای افزایش ایمنی، جلوگیری از خرابی‌های ناگهانی و افزایش عمر مفید مخزن ضروری است. این فرآیند شامل بررسی وضعیت سازه‌ای، شناسایی خوردگی، نشتی، ترک‌ها و سایر آسیب‌های احتمالی می‌باشد.
روش‌های بازرسی شامل بررسی چشمی، تست‌های غیرمخرب مانند التراسونیک و رادیوگرافی، و آزمایش‌های فشار جهت ارزیابی استحکام مخزن است.
همچنین، تمیزکاری و پوشش‌دهی مجدد سطوح داخلی و خارجی برای جلوگیری از زنگ‌زدگی و تخریب مخزن انجام می‌شود. اجرای این اقدامات طبق برنامه‌ریزی منظم و بر اساس استانداردهایی مانند API 653، باعث کاهش ریسک‌های عملیاتی و افزایش بهره‌وری مخازن ذخیره خواهد شد.
سخن آخر
طراحی، ساخت و نگهداری مخازن ذخیره نیازمند دقت و رعایت استانداردهای بین‌المللی است. با اجرای صحیح مراحل مذکور، می‌توان از ایمنی، کارایی و طول عمر بالای مخازن اطمینان حاصل کرد و خطرات ناشی از نشت یا خرابی مخازن را به حداقل رساند.
