انواع سنگ شکن معدن کدام‌اند؟ مقایسه کامل کاربرد، مزایا و معایب
در صنعت معدن، فرایند خردایش یکی از مراحل حیاتی برای فرآوری مواد معدنی و آماده‌سازی آن‌ها برای مراحل بعدی است. سنگ شکن‌ها نقش کلیدی در تبدیل سنگ‌های بزرگ به قطعات کوچکتر دارند. انتخاب سنگ شکن مناسب هزینه‌های عملیاتی و سرمایه‌گذاری را نیز کم می‌کند. در این مقاله، به تعریف سنگ شکن، نحوه عملکرد آن، انواع مختلف سنگ شکن‌ها و بررسی جامع آن‌ها می‌پردازیم.
سنگ شکن معدن چیست؟
سنگ شکن معدن دستگاهی مکانیکی است که برای خرد کردن سنگ‌ها و مواد معدنی به قطعات کوچکتر طراحی شده است.
این تجهیزات با اعمال نیروی مکانیکی، سنگ‌ها را به اندازه‌های مناسب برای استفاده در صنایع مختلف یا مراحل بعدی فرآوری تبدیل می‌کنند. سنگ شکن‌ها در انواع مختلف با مکانیزم‌های متنوع تولید می‌شوند و هر یک برای کاربرد خاصی مناسب هستند.
مطالب مرتبط: نوار نقاله معدنی چیست؟ | معرفی انواع کانوایر صنعتی و کاربردها
نحوه عملکرد سنگ شکن
عملکرد سنگ شکن‌ها بر اساس اعمال نیروی مکانیکی برای شکستن سنگ‌ها استوار است. این نیرو می‌تواند به‌صورت فشار (مانند سنگ شکن فکی)، ضربه (مانند سنگ شکن کوبیت)، یا برش و ساییدگی (مانند سنگ شکن مخروطی) باشد. فرایند خردایش معمولاً در چند مرحله زیر انجام می‌شود:
- خردایش اولیه: برای کاهش اندازه سنگ‌های بزرگ استخراج‌شده از معدن به قطعات متوسط استفاده می‌شود.
- خردایش ثانویه: برای تبدیل قطعات متوسط به اندازه‌های کوچکتر استفاده می‌شود.
- خردایش نهایی: جهت تولید ذرات ریز برای کاربردهای خاص مانند تولید شن و ماسه یا پودرهای معدنی استفاده می‌شود.
هر نوع سنگ شکن با توجه به طراحی و مکانیزم خود، در یکی از این مراحل یا ترکیبی از آن‌ها به کار می‌رود.
انواع سنگ شکن معدن
سنگ شکن‌های معدن، انواع خاصی داشته و هرکدام باتوجه به ویژگی‌های خواص خود، کاربردهای خاص و مشخصی دارند. در این بخش به معرفی کامل آن‌ها می‌پردازیم.
سنگ شکن فکی
سنگ شکن فکی یکی از پرکاربردترین تجهیزات خردایش در معادن است که با استفاده از دو صفحه فک (یکی ثابت و دیگری متحرک) عمل می‌کند.
فک متحرک با حرکت نوسانی به سمت فک ثابت، سنگ‌ها را تحت فشار قرار می‌دهد و آن‌ها را خرد می‌کند. این دستگاه به دلیل طراحی ساده و توانایی کار با سنگ‌های سخت، معمولاً در مرحله خردایش اولیه به کار می‌رود.
سنگ شکن فکی می‌تواند سنگ‌هایی با اندازه‌های بزرگ (تا 1 متر) را به قطعات کوچکتر (معمولاً 10 تا 200 میلی‌متر) تبدیل کند و برای انواع مواد معدنی مناسب است.
کاربرد
- سنگ شکن فکی برای خردایش اولیه سنگ‌های معدنی سخت مانند سنگ آهن، مس، گرانیت، بازالت و کوارتز استفاده می‌شود.
- این دستگاه مصالح ساختمانی درشت مانند سنگ‌دانه برای بتن و راه‌سازی تولید می‌کند.
- سنگ شکن فکی در معادن کوچک و متوسط به دلیل هزینه مناسب و نصب آسان به کار می‌رود.
- این دستگاه در صنایع سیمان و فولاد برای فرآوری مواد معدنی استفاده می‌شود.
مزایا
- سنگ شکن فکی از ساختار ساده و مستحکمی برخوردار است که برای شرایط سخت معدنی مناسب است.
- این دستگاه هزینه‌های نگهداری و تعمیرات پایینی دارد که آن را اقتصادی می‌کند.
- سنگ شکن فکی توانایی خرد کردن سنگ‌های بسیار سخت و ساینده را دارد.
- این دستگاه به سرعت نصب و راه‌اندازی می‌شود و نیازی به زیرساخت پیچیده ندارد.
- سنگ شکن فکی با نگهداری مناسب از دوام بالا و طول عمر طولانی برخوردار است.
معایب
- سنگ شکن فکی ذراتی با شکل نامنظم و غیر مکعبی تولید می‌کند که ممکن است برای برخی کاربردها مناسب نباشد.
- این دستگاه در تولید ذرات ریز محدودیت دارد و خروجی آن معمولاً بالای 10 میلی‌متر است.
- سنگ شکن فکی در حین کار سر و صدای زیاد و ارتعاشات بالایی تولید می‌کند.
- این دستگاه مصرف انرژی نسبتاً بالایی دارد، به‌ویژه در مقایسه با مدل‌های پیشرفته‌تر.
- سنگ شکن فکی نیاز به توقف گاه‌به‌گاه برای تنظیم فاصله فک‌ها دارد که ممکن است بهره‌وری را کاهش دهد.
مطالب مرتبط: کنسانتره آهن چیست و چه کاربردی دارد؟ چگونه تولید می شود؟
سنگ شکن ژیراتوری
سنگ شکن ژیراتوری با استفاده از یک محور چرخان (مانتل) که در داخل بدنه مخروطی شکل حرکت دورانی انجام می‌دهد، سنگ‌ها را خرد می‌کند.
این دستگاه شباهت زیادی به سنگ شکن فکی دارد، اما به دلیل طراحی خاص خود، برای خردایش اولیه در معادن بزرگ با ظرفیت تولید بالا مناسب‌تر است.
سنگ شکن ژیراتوری می‌تواند سنگ‌های بسیار بزرگ (تا 1.5 متر) را خرد کند و خروجی با اندازه متوسط تولید نماید، که آن را برای پروژه‌های صنعتی عظیم ایده‌آل می‌سازد.
کاربرد
- سنگ شکن ژیراتوری برای خردایش اولیه در معادن بزرگ سنگ آهن، مس، طلا و سایر مواد معدنی با تولید انبوه استفاده می‌شود.
- این دستگاه برای سنگ‌های سخت و ساینده با اندازه ورودی بزرگ مناسب است.
- سنگ شکن ژیراتوری در پروژه‌های صنعتی عظیم مانند تولید کنسانتره معدنی به کار می‌رود.
- این دستگاه در فرآوری مواد معدنی در مقیاس صنعتی با نیاز به ظرفیت بالا استفاده می‌شود.
مزایا
- سنگ شکن ژیراتوری ظرفیت تولید بسیار بالایی دارد که تا چند هزار تن در ساعت می‌رسد.
- این دستگاه در مقیاس بزرگ و تولید پیوسته مصرف انرژی کمتری نسبت به فکی دارد.
- سنگ شکن ژیراتوری عملکرد پیوسته‌ای ارائه می‌دهد و نیازی به توقف مکرر برای تنظیم ندارد.
- این دستگاه توانایی خرد کردن سنگ‌های بزرگ را بدون نیاز به تجهیزات پیش‌خردایش دارد.
- سنگ شکن ژیراتوری محصولی با دانه‌بندی نسبتاً یکنواخت‌تر در مقایسه با فکی تولید می‌کند.
معایب
- سنگ شکن ژیراتوری هزینه اولیه بسیار بالایی برای خرید، نصب و زیرساخت دارد.
- این دستگاه به فضای بزرگ و فونداسیون قوی برای استقرار نیاز دارد.
- سنگ شکن ژیراتوری تعمیرات و نگهداری پیچیده‌تری به دلیل طراحی خاص و قطعات بزرگ دارد.
- این دستگاه انعطاف‌پذیری کمی برای تولید ذرات ریز یا تغییر سریع تنظیمات ارائه می‌دهد.
- سنگ شکن ژیراتوری برای معادن کوچک یا متوسط به دلیل هزینه بالا مناسب نیست.

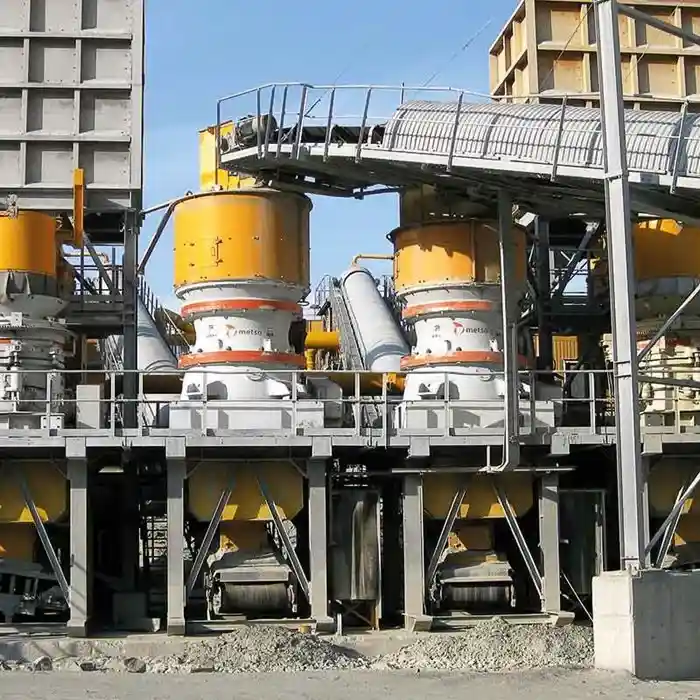

سنگ شکن مخروطی
سنگ شکن مخروطی با استفاده از یک مخروط متحرک که در داخل مخروط ثابت می‌چرخد، سنگ‌ها را در فضای باریک بین دو سطح خرد می‌کند.
این دستگاه برای خردایش ثانویه و نهایی طراحی شده و به دلیل توانایی تولید ذرات با شکل منظم، در کاربردهایی که کیفیت محصول نهایی اهمیت دارد، بسیار مورد استفاده قرار می‌گیرد.
سنگ شکن مخروطی می‌تواند مواد با سختی متوسط تا بالا را به اندازه‌های ریزتر (5 تا 50 میلی‌متر) تبدیل کند و برای تولید مصالح با کیفیت بالا مناسب است.
کاربرد
- سنگ شکن مخروطی برای خردایش ثانویه و نهایی در معادن طلا، مس، سرب، روی و سنگ‌های تزئینی استفاده می‌شود.
- این دستگاه شن و ماسه با دانه‌بندی یکنواخت برای بتن و آسفالت تولید می‌کند.
- سنگ شکن مخروطی در صنایع سیمان برای تولید مصالح با کیفیت بالا به کار می‌رود.
- این دستگاه برای فرآوری مواد معدنی که نیاز به محصول مکعبی و دقیق دارند، استفاده می‌شود.
مزایا
- سنگ شکن مخروطی ذراتی با شکل مکعبی و یکنواخت تولید می‌کند که برای کاربردهای ساختمانی ایده‌آل است.
- این دستگاه راندمان بالایی در خردایش مواد با سختی متوسط تا بالا دارد.
- سنگ شکن مخروطی امکان تنظیم آسان اندازه خروجی را با سیستم‌های هیدرولیکی مدرن فراهم می‌کند.
- این دستگاه با استفاده از مواد مقاوم در برابر سایش، عمر مفید طولانی دارد.
- سنگ شکن مخروطی تولید ذرات پودری را در مقایسه با سنگ شکن‌های ضربه‌ای کاهش می‌دهد.
معایب
- سنگ شکن مخروطی هزینه نگهداری و تعمیرات بالاتری نسبت به فکی به دلیل پیچیدگی طراحی دارد.
- این دستگاه به رطوبت و مواد چسبنده حساس است و ممکن است دچار گرفتگی شود.
- سنگ شکن مخروطی به اپراتورهای آموزش‌دیده برای تنظیم و بهره‌برداری بهینه نیاز دارد.
- این دستگاه برای مواد بسیار نرم یا شکننده که ممکن است بیش از حد خرد شوند، مناسب نیست.
- سنگ شکن مخروطی هزینه اولیه بالاتری نسبت به سنگ شکن‌های ضربه‌ای یا چکشی دارد.

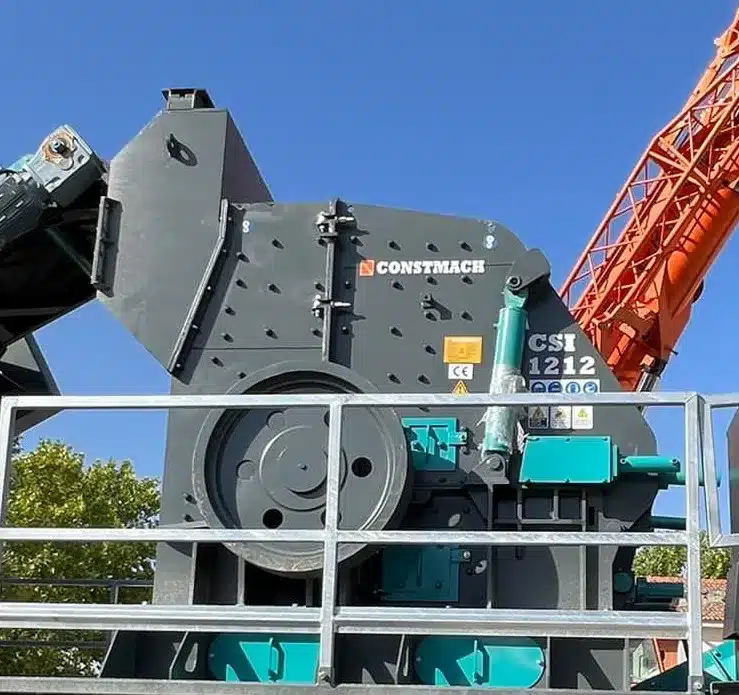

سنگ شکن ضربه‌ای (کوبیت)
سنگ شکن ضربه‌ای یا کوبیت با استفاده از چکش‌های دوار که با سرعت بالا به سنگ‌ها ضربه می‌زنند، آن‌ها را خرد می‌کند.
این دستگاه برای مواد با سختی کم تا متوسط مناسب است و به دلیل توانایی تولید ذرات ریز، در صنایع تولید شن و ماسه کاربرد گسترده‌ای دارد.
سنگ شکن ضربه‌ای می‌تواند خروجی با اندازه‌های بسیار ریز (تا 3 میلی‌متر) تولید کند و برای کاربردهایی که نیاز به دانه‌بندی دقیق دارند، ایده‌آل است.
کاربرد
- سنگ شکن ضربه‌ای برای تولید شن و ماسه با کیفیت بالا برای آسفالت، بتن و راه‌سازی استفاده می‌شود.
- این دستگاه مواد معدنی نرم‌تر مانند سنگ آهک، گچ، فسفات و دولومیت را خرد می‌کند.
- سنگ شکن ضربه‌ای در صنایع بازیافت برای خرد کردن بتن، آسفالت و مواد مشابه به کار می‌رود.
- این دستگاه برای فرآوری مواد معدنی که نیاز به دانه‌بندی ریز دارند، استفاده می‌شود.
مزایا
- سنگ شکن ضربه‌ای محصولی با دانه‌بندی ریز و یکنواخت تولید می‌کند که برای مصالح ریزدانه مناسب است.
- این دستگاه هزینه اولیه پایین‌تری نسبت به مخروطی و ژیراتوری دارد.
- سنگ شکن ضربه‌ای انعطاف‌پذیری بالایی در تنظیم اندازه خروجی با تغییر فاصله چکش‌ها یا سرعت روتور ارائه می‌دهد.
- این دستگاه برای مواد با سختی کم تا متوسط و مواد شکننده عملکرد خوبی دارد.
- سنگ شکن ضربه‌ای به سرعت نصب و راه‌اندازی می‌شود و فرآیند ساده‌ای دارد.
معایب
- سنگ شکن ضربه‌ای چکش‌ها و قطعات داخلی را در مواد ساینده به سرعت فرسایش می‌دهد.
- این دستگاه برای سنگ‌های بسیار سخت مانند گرانیت یا بازالت مناسب نیست.
- سنگ شکن ضربه‌ای گرد و غبار زیادی تولید می‌کند که به سیستم‌های کنترل غبار نیاز دارد.
- این دستگاه به تعویض مکرر قطعات فرسوده نیاز دارد که هزینه‌های عملیاتی را افزایش می‌دهد.
- سنگ شکن ضربه‌ای ظرفیت تولید کمتری نسبت به ژیراتوری یا مخروطی دارد.
مطالب مرتبط: سنگ شکن فکی چیست؟ آشنایی کامل با کاربرد، عملکرد و اجزا
سنگ شکن چکشی
سنگ شکن چکشی مشابه کوبیت عمل می‌کند، اما چکش‌ها به‌صورت ثابت روی روتور نصب شده‌اند. این دستگاه برای خردایش مواد نرم و شکننده طراحی شده و در صنایعی که نیاز به تولید پودر یا ذرات ریز دارند، استفاده می‌شود.
سنگ شکن چکشی معمولاً خروجی بسیار ریز (تا 1 میلی‌متر) تولید می‌کند و برای مواد سبک و چسبنده مناسب است.
کاربرد
- سنگ شکن چکشی برای خردایش زغال‌سنگ، گچ، آهک، خاک رس و سایر مواد شکننده استفاده می‌شود.
- این دستگاه در صنایع سیمان، کاشی، سرامیک و تولید پودرهای معدنی به کار می‌رود.
- سنگ شکن چکشی برای تولید مصالح ریز در پروژه‌های کوچک و متوسط استفاده می‌شود.
- این دستگاه مواد معدنی نرم و چسبنده را در شرایط خاص فرآوری می‌کند.
مزایا
- سنگ شکن چکشی هزینه خرید و نگهداری بسیار پایینی دارد که برای بودجه‌های محدود مناسب است.
- این دستگاه با مواد نرم، چسبنده و مرطوب بدون گرفتگی کار می‌کند.
- سنگ شکن چکشی طراحی ساده‌ای دارد و تعمیرات آن به راحتی انجام می‌شود.
- این دستگاه مصرف انرژی کمی دارد و در مقایسه با سایر سنگ شکن‌ها اقتصادی است.
- سنگ شکن چکشی ذرات بسیار ریزی تولید می‌کند که برای کاربردهای خاص مانند پودر مناسب است.
معایب
- سنگ شکن چکشی ظرفیت تولید پایین‌تری نسبت به سایر انواع سنگ شکن دارد.
- این دستگاه چکش‌ها و صفحات را در مواد حتی کمی ساینده به سرعت فرسایش می‌دهد.
- سنگ شکن چکشی برای خردایش مواد سخت و سنگین مانند سنگ آهن مناسب نیست.
- این دستگاه ذرات پودری بیش از حدی تولید می‌کند که ممکن است برای برخی کاربردها نامناسب باشد.
- سنگ شکن چکشی به سیستم‌های فیلتراسیون برای کنترل گرد و غبار نیاز دارد.
مطالب مرتبط: خط تولید چیست؟ انواع و مزایای خط تولید
مقایسه انواع سنگ شکن‌ها
برای انتخاب سنگ شکن مناسب، مقایسه دقیق ویژگی‌های هر نوع ضروری است. عواملی مانند نوع ماده معدنی، اندازه ورودی و خروجی، ظرفیت تولید و هزینه‌ها در این تصمیم‌گیری نقش دارند. در جدول زیر اطلاعات انواع سنگ شکن‌ها را به‌صورت خلاصه ارائه می‌دهیم.
| نوع سنگ شکن | کاربرد | مزایا | معایب |
| فکی | خردایش‌اولیه سنگ‌های سخت(سنگ‌آهن، مس) | ساده، کم‌هزینه، مقاوم، نصب آسان | خروجی نامنظم، سر و صدا، مصرف انرژی بالا |
| ژیراتوری | خردایش اولیه با حجم بالا (معادن بزرگ) | ظرفیت بالا، مصرف انرژی کم، عملکرد پیوسته | گران، تعمیرات پیچیده، نیاز به فضای زیاد |
| مخروطی | خردایش ثانویه و نهایی (شن و ماسه، طلا) | محصول یکنواخت، راندمان بالا، تنظیم آسان | هزینه نگهداری بالا، حساس به رطوبت |
| ضربه‌ای (کوبیت) | تولید شن و ماسه، مواد نرم (سنگ آهک) | دانه‌بندی ریز، هزینه اولیه کم، انعطاف‌پذیر | فرسایش سریع، گرد و غبار، نامناسب برای مواد سخت |
| چکشی | مواد‌شکننده (زغال‌سنگ، گچ) | ارزان، نگهداری ساده، مناسب مواد نرم | ظرفیت کم، فرسایش سریع، محدودیت در مواد سخت |
نحوه انتخاب سنگ شکن مناسب برای معادن
انتخاب سنگ شکن مناسب برای یک معدن، تصمیمی حیاتی است که بر بهره‌وری، کیفیت محصول و هزینه‌ها تأثیر می‌گذارد. در ادامه، عوامل کلیدی و نحوه انتخاب سنگ شکن معدن را بررسی می‌کنیم.
نوع ماده معدنی
نوع ماده معدنی، مانند سختی و سایندگی، در انتخاب سنگ شکن نقش کلیدی دارد. سنگ‌های سخت مثل گرانیت یا سنگ آهن به سنگ شکن فکی یا ژیراتوری نیاز دارند که مقاوم‌اند.
مواد نرم‌تر مانند سنگ آهک یا گچ با سنگ شکن ضربه‌ای و چکشی بهتر خرد می‌شوند. مواد چسبنده مثل زغال‌سنگ نیز با چکشی سازگارترند. آزمایش نمونه‌های معدنی برای تعیین ویژگی‌ها ضروری است.
اندازه ورودی و خروجی
اندازه سنگ‌های ورودی و محصول نهایی مورد نظر، نوع سنگ شکن را مشخص می‌کند. سنگ‌های بزرگ (تا 1.5 متر) در خردایش اولیه با فکی یا ژیراتوری به قطعات متوسط تبدیل می‌شوند.
برای ذرات ریزتر (5 تا 50 میلی‌متر) مثل شن و ماسه، مخروطی یا ضربه‌ای مناسب‌اند. تولید پودر (زیر 1 میلی‌متر) به چکشی نیاز دارد. بررسی استانداردهای دانه‌بندی محصول، انتخاب را دقیق‌تر می‌کند.
ظرفیت تولید
ظرفیت تولید معدن (تن در ساعت) در انتخاب دستگاه تعیین‌کننده است. معادن بزرگ با تولید هزاران تن به ژیراتوری یا مخروطی نیاز دارند که ظرفیت بالایی دارند.
معادن کوچکتر با چند صد تن خروجی، فکی یا چکشی را ترجیح می‌دهند که ارزان‌ترند. پیش‌بینی ظرفیت کوتاه‌مدت و بلندمدت از انتخاب نامناسب جلوگیری می‌کند. تطبیق ظرفیت دستگاه با نیاز معدن ضروری است.
هزینه‌های سرمایه‌گذاری و عملیاتی
بودجه موجود، انتخاب سنگ شکن را محدود می‌کند. فکی و چکشی با هزینه اولیه و نگهداری پایین برای معادن کوچک مناسب‌اند.
ژیراتوری و مخروطی، با وجود قیمت بالاتر، در تولید انبوه اقتصادی‌ترند. ضربه‌ای و چکشی هزینه نگهداری بیشتری به دلیل فرسایش دارند. تحلیل هزینه-فایده برای مقایسه هزینه‌های بلندمدت توصیه می‌شود.
شرایط محیطی و عملیاتی
شرایط محیطی مثل رطوبت و فضا بر انتخاب سنگ شکن اثر می‌گذارند. در محیط‌های مرطوب، سنگ شکن‌های فکی و چکشی برخلاف مخروطی گرفتگی کمتری دارند.
در مناطق خشک، ضربه‌ای و چکشی به فیلتر غبار نیاز دارند. ژیراتوری فضای زیادی می‌خواهد، اما فکی برای فضاهای کوچک مناسب است. ارزیابی محیط، از مشکلات عملیاتی جلوگیری می‌کند.
شکل و کیفیت محصول نهایی
شکل محصول نهایی برای کاربردهای خاص اهمیت دارد. مخروطی ذرات مکعبی برای بتن و آسفالت تولید می‌کند که ایده‌آل است.
ضربه‌ای و چکشی برای پودر و ذرات ریز در صنایع سیمان مناسب‌اند. فکی و ژیراتوری برای مصارف عمومی با شکل نامنظم کافی‌اند. تطبیق دستگاه با استانداردهای محصول، کیفیت را تضمین می‌کند.
دسترسی به خدمات و قطعات یدکی
دسترسی به خدمات و قطعات یدکی، به‌ویژه در مناطق دور، حیاتی است. فکی و چکشی با طراحی ساده در مناطق کم‌سرویس مناسب‌اند، زیرا تعمیراتشان آسان است.
مخروطی و ژیراتوری به خدمات تخصصی نیاز دارند که در مناطق صنعتی در دسترس است. تأمین‌کننده با خدمات قوی، توقفات را کاهش می‌دهد. بررسی موجودی قطعات قبل از خرید ضروری است.
ملاحظات زیست‌محیطی
مقررات زیست‌محیطی انتخاب سنگ شکن را تحت تأثیر قرار می‌دهند. ضربه‌ای و چکشی برخلاف فکی و مخروطی گردوغبار زیادی تولید می‌کنند و به فیلتر نیاز دارند.
فکی و ژیراتوری سروصدای بیشتری دارند که در مناطق حساس نیاز به کنترل دارد. رعایت قوانین زیست‌محیطی، جریمه‌ها را کاهش می‌دهد. انتخاب دستگاه کم‌تأثیر، پایداری را افزایش می‌دهد.
سخن آخر
انتخاب سنگ شکن مناسب برای معدن، تصمیمی استراتژیک است که بر بهره‌وری، کیفیت محصول و هزینه‌های کلی عملیات تأثیر می‌گذارد. هر نوع سنگ شکن برای شرایط خاصی طراحی شده است. با درک دقیق نیازهای معدن، می‌توان دستگاهی را انتخاب کرد که نه‌تنها عملکرد بهینه‌ای داشته باشد، بلکه هزینه‌های بلندمدت را نیز به حداقل برساند.
