راهنمای کامل وسل در پالایشگاه؛ از طراحی تا نگهداری
وسل‌ها از تجهیزات حیاتی در پالایشگاه‌ها هستند که نقش مهمی در ذخیره‌سازی، فرآوری و مدیریت سیالات ایفا می‌کنند. این سازه‌ها در فرآیندهای پیچیده پالایش نفت و گاز به کار می‌روند و به دلیل تحمل فشار و دماهای بالا، طراحی و نگهداری آن‌ها از اهمیت ویژه‌ای برخوردار است. در این راهنما، به بررسی جنبه‌های مختلف وسل‌ها از تعریف و کاربرد تا مشکلات و استانداردها می‌پردازیم.
وسل چیست؟
وسل یا مخزن تحت فشار، سازه‌ای است که برای نگهداری، ذخیره‌سازی یا فرآوری سیالات (مایعات، گازها یا ترکیبی از آن‌ها) در شرایط خاص طراحی می‌شود.
این تجهیزات در پالایشگاه‌ها و صنایع مشابه برای انجام وظایفی مثل جداسازی اجزای سیال، ذخیره مواد خام یا محصولات نهایی، و ایجاد محیطی برای واکنش‌های شیمیایی به کار می‌روند.
وسل‌ها معمولاً از موادی مقاوم مثل فولاد ساخته می‌شوند تا فشار بالا، دما و شرایط خورنده را تحمل کنند. به دلیل نقش حیاتی‌شان در ایمنی و کارایی فرآیندها، طراحی و ساخت آن‌ها با دقت و بر اساس استانداردهای صنعتی انجام می‌شود.
مطالب مرتبط: آشنایی با پرشر وسل‌ها: چگونه پرشر وسل مناسب برای سیستم خود انتخاب کنیم؟
کاربرد وسل در پالایشگاه‌ها
وسل‌ها در پالایشگاه‌ها به دلیل مقاومت بالای خود در برابر فشار، دما و مواد خورنده، نقش مهمی ایفا می‌کنند و برای نگهداری سیالات مختلف از جمله گازها، مایعات و حتی مواد جامد مناسب هستند. در ادامه به کاربردهای اصلی وسل‌ها در پالایشگاه‌ها اشاره می‌کنیم:
- ذخیره‌سازی فرآورده‌های نفتی: وسل‌ها برای ذخیره محصولات نفتی مانند بنزین، دیزل، نفت کوره و سایر فرآورده‌هایی که تحت فشار بالا هستند، استفاده می‌شوند. این مخازن با طراحی مقاوم خود، ایمنی لازم را برای نگهداری این مواد فراهم می‌کنند.
- واکنش‌های شیمیایی: وسل‌های پالایشگاهی به دلیل تحمل دما و فشار زیاد، محیطی امن و مناسب برای انجام فرآیندهای شیمیایی و واکنش‌ها ایجاد می‌کنند که در تولید محصولات مختلف نقش دارند.
- ذخیره‌سازی گازهای فشرده: این تجهیزات به‌راحتی فشارهای بالا را تحمل می‌کنند و برای ذخیره گازهایی مثل هیدروژن، نیتروژن یا اکسیژن که به‌صورت فشرده نگهداری می‌شوند، گزینه‌ای ایده‌آل و ایمن هستند.
- واحدهای فرآیندی: در بخش‌های مختلف پالایشگاه مانند برج‌های تقطیر، راکتورها و مبدل‌های حرارتی، از وسل‌ها برای پشتیبانی از فرآیندها استفاده می‌شود. این مخازن با شرایط متغیر دما و فشار سازگارند.
- تفکیک و جداسازی: یکی از کاربردهای کلیدی وسل‌ها، جداسازی سیالات از نفت خام در واحدهای تقطیر است. این مخازن با مقاومت در برابر دماهای بالا و فشار زیاد، به تولید محصولاتی مثل گاز، بنزین و دیزل کمک می‌کنند.
مشکلات رایج و نگهداری وسل‌ها
وسل‌ها (مخازن تحت فشار) در پالایشگاه‌ها با وجود طراحی مقاوم، ممکن است با مشکلاتی مواجه شوند که عملکردشان را تحت تاثیر قرار دهد. در ادامه به مشکلات رایج و نکات نگهداری درست آن‌ها اشاره می‌کنیم:
مشکلات رایج
- خوردگی: تماس مداوم با سیالات خورنده مثل اسیدها یا مواد شیمیایی می‌تواند دیواره‌های وسل را ضعیف کند و به مرور زمان باعث سوراخ شدن یا کاهش استحکام شود.
- نشتی: ضعف در جوش‌ها، اتصالات یا مهر و موم‌ها ممکن است منجر به نشت سیال یا گاز شود که هم خطرناک است و هم کارایی را کاهش می‌دهد.
- رسوب‌گذاری: تجمع مواد جامد یا رسوبات داخل وسل، به‌ویژه در فرآیندهای جداسازی، می‌تواند جریان سیال را مختل کرده و عملکرد را پایین بیاورد.
- ترک‌خوردگی: تغییرات دما یا فشار شدید گاهی باعث ایجاد ترک‌های ریز در بدنه یا نازل‌ها می‌شود که اگر نادیده گرفته شود، خطرناک خواهد بود.
- فرسودگی متریال: استفاده طولانی‌مدت و قرار گرفتن در معرض شرایط سخت، مقاومت مواد سازنده را کاهش می‌دهد.
نگهداری وسل‌ها
- بازرسی دوره‌ای: بدنه، نازل‌ها و جوش‌های وسل‌ها باید به‌طور منظم بررسی شوند و از روش‌هایی مانند تست فراصوت برای شناسایی ترک‌ها یا خوردگی‌های احتمالی استفاده شود.
- تمیزکاری: برای حفظ کارایی داخلی وسل‌ها، لازم است رسوبات و مواد باقی‌مانده از طریق شست‌وشوی شیمیایی یا مکانیکی حذف شوند.
- تعمیرات: نشتی‌ها باید ترمیم شوند، قطعات فرسوده تعویض گردند و نقاط ضعیف با استفاده از جوشکاری یا پوشش‌دهی تقویت شوند.
- کنترل شرایط عملیاتی: دما و فشار باید در محدوده طراحی‌شده تنظیم شوند تا از ایجاد تنش‌های اضافی و آسیب‌های احتمالی جلوگیری شود.
- پوشش‌های محافظ: برای افزایش مقاومت وسل‌ها در برابر عوامل محیطی، از رنگ‌ها یا لایه‌های ضدخوردگی استفاده می‌شود.
مطالب مرتبط: کوره صنعتی چیست؟ انواع و کاربرد آن در صنایع مختلف
نقش وسل ها در پالایشگاه ها
وسل‌ها (Vessels) در پالایشگاه‌ها نقش حیاتی در فرایندهای مختلف جداسازی، ذخیره‌سازی و واکنش‌های شیمیایی ایفا می‌کنند. مهم‌ترین وظایف آن‌ها عبارت‌اند از:
- جداسازی فازها: در فرایندهایی مانند تفکیک نفت، گاز و آب، وسل‌ها به‌عنوان جداکننده عمل کرده و اجزای مختلف را از هم تفکیک می‌کنند.
- ذخیره‌سازی مواد: وسل‌ها برای نگهداری مایعات و گازهای تحت فشار مانند نفت خام، فرآورده‌های پالایشی و گازهای فرآیندی به کار می‌روند.
- واکنش‌های شیمیایی: برخی از وسل‌ها مانند راکتورها محل انجام واکنش‌های شیمیایی مهم مانند کراکینگ، هیدروژناسیون و سولفورزدایی هستند.
- تثبیت فشار و دما: وسل‌ها به تنظیم فشار و دما در فرایندهای پالایشگاهی کمک کرده و از نوسانات ناگهانی جلوگیری می‌کنند.
- پیش‌تصفیه و آماده‌سازی خوراک: در برخی فرایندها، وسل‌ها برای حذف ناخالصی‌ها و آماده‌سازی خوراک ورودی برای مراحل بعدی استفاده می‌شوند.
انواع وسل پالایشگاهی
وسل‌های پالایشگاهی در انواع مختلفی تولید می‌شوند و هرکدام استفاد‌ه‌های خاص خود را نیز دارند. در ادامه به معرفی انواع آن‌ها می‌پردازیم:

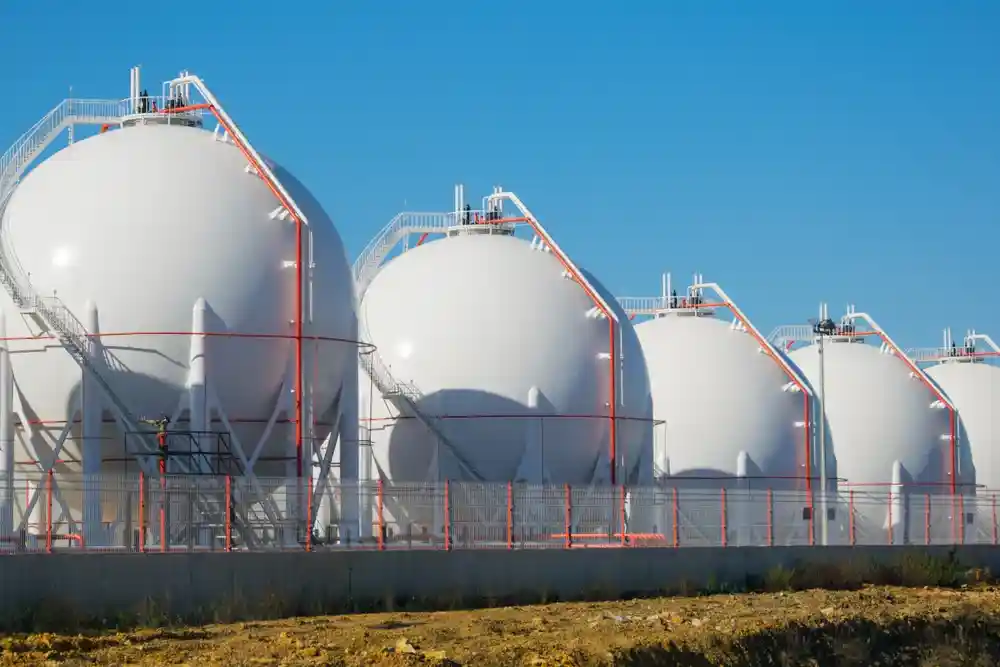

وسل‌های کروی
وسل‌های کروی برای ذخیره‌سازی سیالاتی که تحت فشار بالا قرار دارند، ایده‌آل هستند. طراحی کروی این مخازن باعث توزیع یکنواخت فشار در تمام سطح آن می‌شود، که در نتیجه مقاومت بالایی در برابر تنش‌های داخلی دارند.
این ویژگی باعث کاهش ضخامت دیواره مخزن و در نتیجه کاهش هزینه‌های ساخت می‌شود. وسل‌های کروی معمولاً برای ذخیره‌سازی گازهای مایع شده مانند پروپان، بوتان و گاز طبیعی مایع (LNG) استفاده می‌شوند.

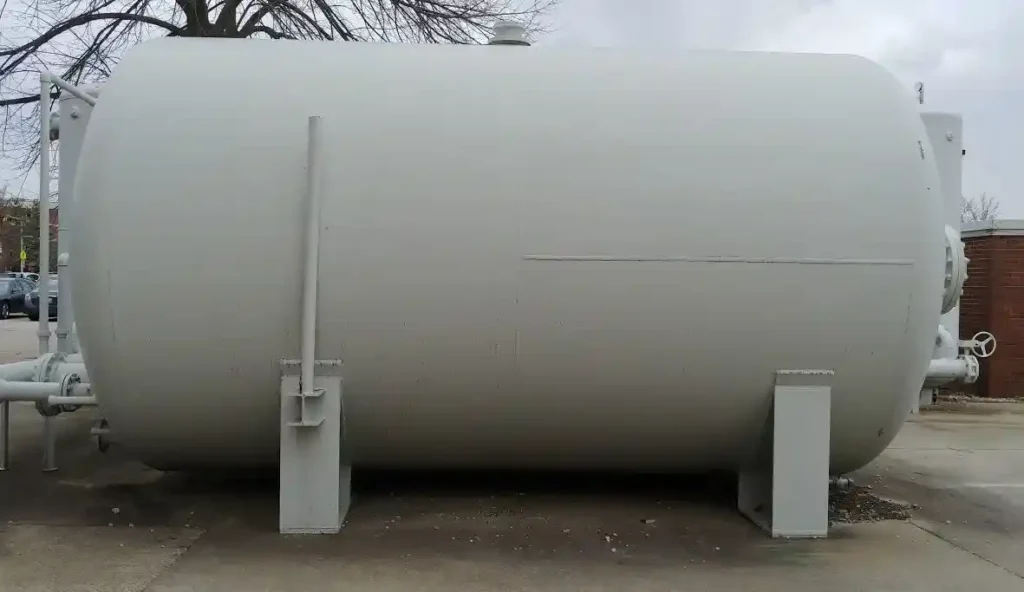

وسل‌های استوانه‌ای
این وسل‌ها یکی از رایج‌ترین انواع مخازن در پالایشگاه‌ها و صنایع شیمیایی هستند. طراحی استوانه‌ای به آن‌ها این امکان را می‌دهد که به‌راحتی در فرآیندهای مختلف پالایشگاهی، از جمله ذخیره‌سازی و انتقال مواد شیمیایی و هیدروکربن‌ها، استفاده شوند.
این مخازن معمولاً در دو نوع افقی و عمودی ساخته می‌شوند و بسته به نیاز فرآیند، می‌توانند به سیستم‌های گرمایشی یا خنک‌کننده مجهز شوند.

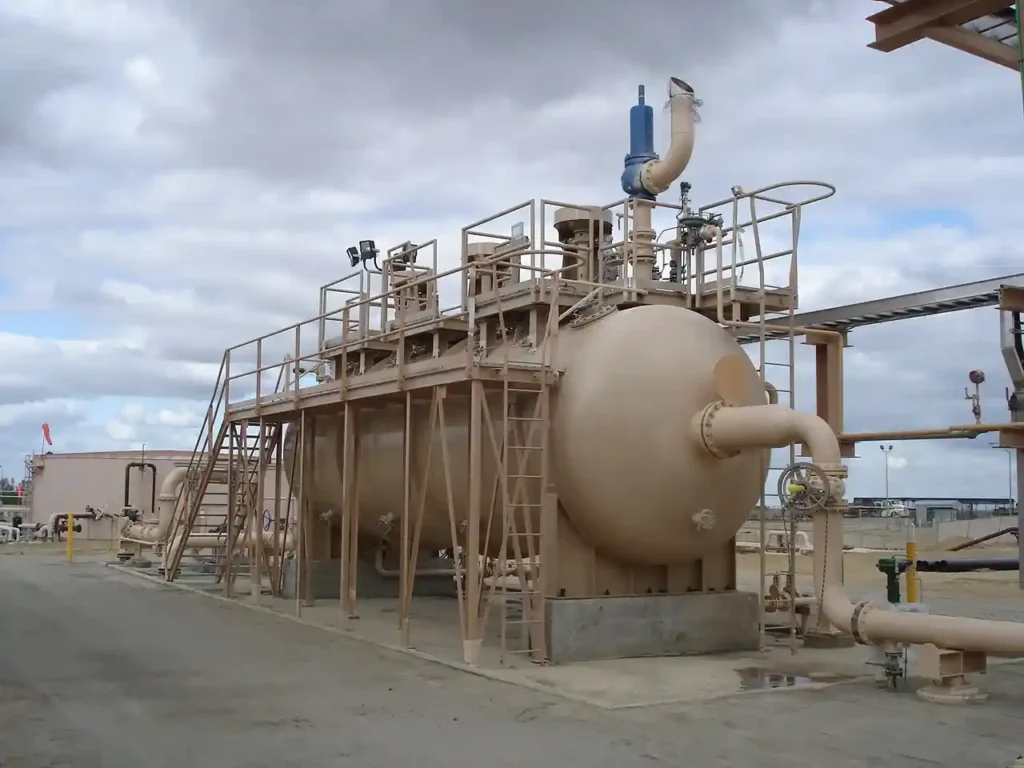

وسل‌های افقی
این نوع وسل‌ها بیشتر برای ذخیره‌سازی مایعات مانند نفت خام، بنزین و دیگر فرآورده‌های پالایشگاهی استفاده می‌شوند.
طراحی افقی این وسل‌ها باعث توزیع یکنواخت بار و افزایش پایداری مخزن می‌شود، به همین دلیل در شرایطی که سطح زمین محدود است و نیاز به فضای بیشتری برای ذخیره‌سازی وجود دارد، گزینه مناسبی هستند. علاوه بر این، نگهداری و بازرسی این مخازن در مقایسه با انواع عمودی ساده‌تر است.

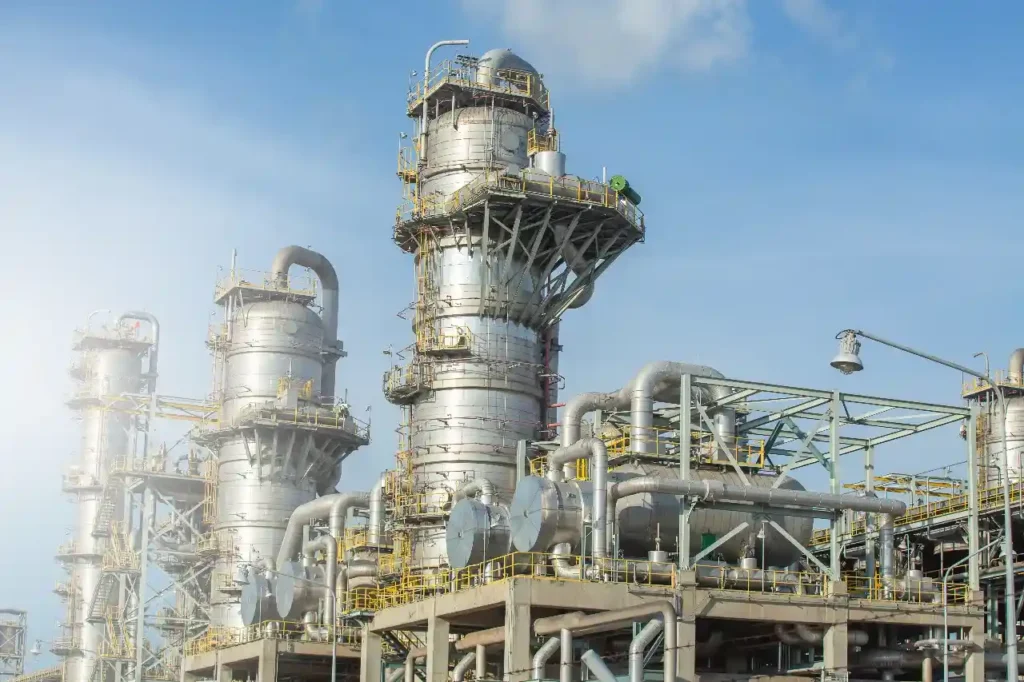

وسل‌های عمودی
وسل‌های عمودی معمولاً برای ذخیره‌سازی سیالات گازی یا مایعات در حجم‌های بالا مورد استفاده قرار می‌گیرند. این مخازن به دلیل اشغال فضای کمتر نسبت به وسل‌های افقی، برای محیط‌هایی که فضای افقی محدود دارند، ایده‌آل هستند.
همچنین، ارتفاع این وسل‌ها به جداسازی و ته‌نشینی مواد جامد از مایعات کمک می‌کند. از این نوع وسل‌ها در برج‌های تقطیر و ستون‌های جداسازی در پالایشگاه‌ها استفاده می‌شود.

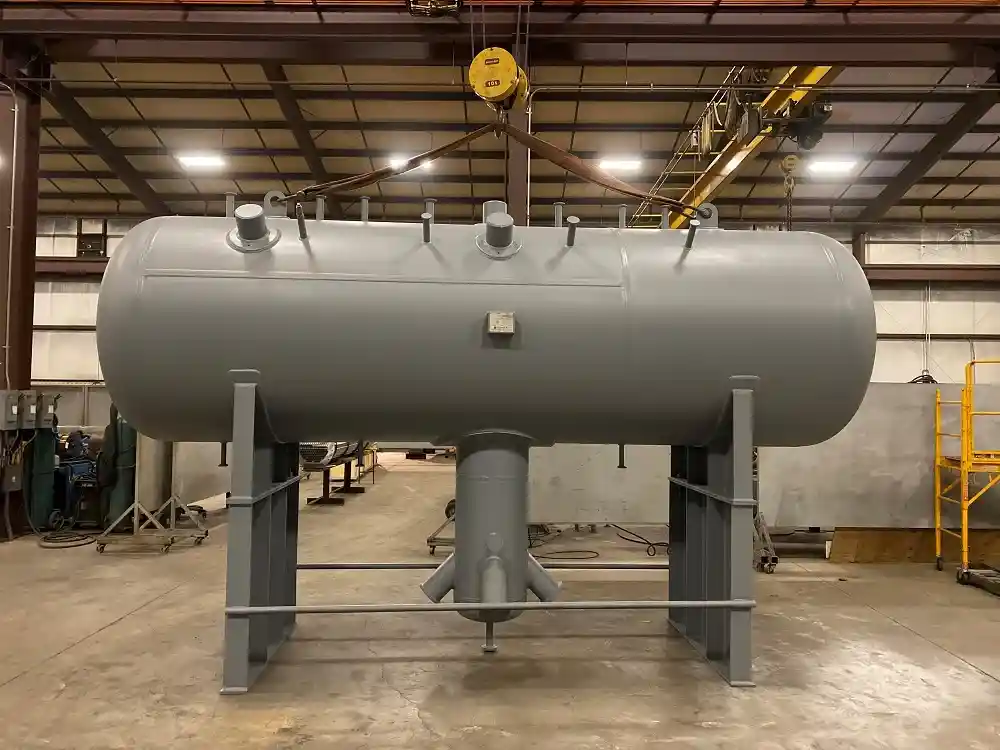

وسل‌های تحت فشار
پرشر وسل‌ها برای تحمل فشارهای بالا طراحی شده‌اند و در بسیاری از فرآیندهای صنعتی، از جمله تصفیه آب، جداسازی گازها و تولید بخار، کاربرد دارند. این وسل‌ها معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند تا بتوانند شرایط عملیاتی سخت را تحمل کنند.
یکی از کاربردهای مهم این مخازن در سیستم‌های تصفیه آب صنعتی است، جایی که برای نگهداری و محافظت از ممبران‌های اسمز معکوس (RO) به کار می‌روند.
مطالب مرتبط: انواع ولوها در پالایشگاه و کاربرد
تفاوت وسل‌های مختلف در فرآیندهای پالایشگاهی
هر نوع وسل دارای ویژگی‌ها، کاربردها و مزایای خاص خود است که تاثیر مستقیمی بر فرآیندهای پالایشگاهی دارد. در جدول زیر، تفاوت‌های اصلی بین انواع وسل‌های پالایشگاهی را مشاهده می‌کنید.
| نوع وسل | شکل | کاربرد اصلی | مزایا | معایب |
| وسل‌های کروی | کروی | ذخیره‌سازی گازهای مایع‌شده مانند LNG و پروپان | مقاومت بالا در برابر فشار، نیاز به ضخامت کمتر دیواره | هزینه ساخت بالا، سختی در حمل‌ونقل |
| وسل‌های استوانه‌ای | استوانه‌ای | ذخیره و انتقال سیالات پالایشگاهی و مواد شیمیایی | طراحی ساده، قابلیت استفاده در فشارهای مختلف | نیاز به ضخامت بیشتر دیواره در فشار بالا |
| وسل‌های افقی | استوانه‌ای افقی | ذخیره مایعات مانند نفت خام و بنزین | پایداری بالا، نصب و نگهداری آسان | اشغال فضای بیشتر نسبت به وسل‌های عمودی |
| وسل‌های عمودی | استوانه‌ای عمودی | جداسازی فازها، ذخیره‌سازی گازها و مایعات | اشغال فضای کمتر، کمک به ته‌نشینی ذرات | سختی در تعمیر و نگهداری |
| وسل‌های تحت فشار | متنوع (کروی، استوانه‌ای) | فرآیندهای تصفیه، جداسازی گاز و تولید بخار | تحمل فشارهای بالا، مقاومت در برابر خوردگی | نیاز به طراحی و مواد خاص، هزینه ساخت بالا |
اجزای تشکیل دهنده وسل
وسل‌های پالایشگاهی از بخش‌های مختلفی تشکیل شده‌اند که هرکدام نقشی حیاتی در عملکرد آن‌ها ایفا می‌کنند. این اجزا بسته به نوع وسل و کاربرد آن می‌توانند متغیر باشند، اما به‌طور کلی شامل موارد زیر هستند:
- بدنه: بدنه اصلی‌ترین بخش وسل است که سیال را درون خود نگه می‌دارد. این قسمت معمولاً از فولاد کربنی، فولاد ضدزنگ یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شود و ضخامت آن با توجه به فشار و دمای عملیاتی تعیین می‌شود.
- سرپوش‌ها: سرپوش‌ها در دو انتهای وسل قرار دارند و بسته به نوع وسل می‌توانند به‌صورت محدب، تخت یا نیم‌کروی باشند. طراحی این بخش تاثیر زیادی بر میزان تحمل فشار داخلی وسل دارد.
- نازل‌ها: نازل‌ها اتصالاتی هستند که برای ورود و خروج سیال، نصب تجهیزات کنترلی و تخلیه گازها و مایعات در نظر گرفته می‌شوند. موقعیت و تعداد نازل‌ها بسته به طراحی وسل متفاوت است.
- پایه‌ها و تکیه‌گاه‌ها: این بخش‌ها برای نگهداری و تثبیت وسل روی سطح مورد استفاده قرار می‌گیرند. پایه‌های عمودی برای وسل‌های ایستاده و Saddle (زین) برای وسل‌های افقی به کار می‌رود تا وزن وسل را روی سطح به‌درستی توزیع کند.
- دریچه‌های بازدید: این دریچه‌ها برای دسترسی به داخل وسل به منظور بازرسی، تعمیرات و تمیزکاری تعبیه می‌شوند. اندازه و محل قرارگیری آن‌ها بسته به نوع وسل و نیازهای عملیاتی تعیین می‌شود.
- المان‌های داخلی: در برخی وسل‌ها، قطعات داخلی مانند صفحات موج‌گیر، سینی‌های جداکننده یا پکینگ‌ها برای افزایش راندمان فرآیندهای جداسازی و کنترل جریان سیال نصب می‌شوند.
- عایق و پوشش محافظ: در وسل‌هایی که با سیالات دما بالا یا دما پایین کار می‌کنند، از لایه‌های عایق حرارتی برای جلوگیری از اتلاف انرژی استفاده می‌شود. همچنین، پوشش‌های ضدخوردگی برای محافظت از بدنه وسل در برابر شرایط محیطی به‌کار می‌روند.
- شیرهای کنترلی و ایمنی: وسل‌ها مجهز به شیرهای کنترلی و ایمنی مانند شیرهای فشارشکن و شیرهای تخلیه هستند که وظیفه کنترل فشار، تخلیه مواد اضافی و جلوگیری از خطرات ناشی از افزایش فشار را بر عهده دارند.
وسل های پالایشگاهی از چه متریالی ساخته می شوند؟
انتخاب مواد مناسب برای ساخت وسل‌ها در پالایشگاه‌ها اهمیت زیادی دارد. این انتخاب به عواملی مانند نوع سیال، فشار کاری، دمای عملیاتی و شرایط محیطی بستگی دارد. در ادامه، برخی از رایج‌ترین مواد مورد استفاده در ساخت وسل‌های پالایشگاهی را بررسی می‌کنیم:
فولاد کربنی
فولاد کربنی یکی از پرکاربردترین مواد برای ساخت وسل‌های تحت فشار در پالایشگاه‌ها است. این ماده به دلیل استحکام بالا و قیمت مناسب، در ساخت مخازن ذخیره فرآورده‌های نفتی مانند بنزین، گازوئیل، مازوت و سایر محصولات پالایشگاهی استفاده می‌شود.
همچنین، فولاد کربنی قابلیت جوشکاری و ماشین‌کاری بالایی دارد که آن را به گزینه‌ای ایده‌آل برای طراحی‌های صنعتی تبدیل می‌کند.
با این حال، یکی از معایب اصلی این ماده، حساسیت آن به خوردگی است، به‌ویژه در محیط‌های اسیدی و قلیایی، که نیاز به پوشش‌های محافظ یا آلیاژهای مقاوم در برابر خوردگی را ضروری می‌کند.
فولاد ضدزنگ
فولاد ضدزنگ به دلیل مقاومت بالا در برابر خوردگی، انتخاب مناسبی برای ساخت وسل‌هایی است که در تماس با گازهای خوراک پالایشگاهی مانند اتیلن، پروپیلن، بوتان و همچنین گاز طبیعی مایع (LNG) و گاز مایع (LPG) قرار دارند.
این ماده همچنین در دماهای پایین، استحکام بالایی دارد و برای کاربردهایی که نیاز به مقاومت در برابر شرایط سخت محیطی دارند، ایده‌آل است.
با این حال، فولاد ضدزنگ نسبت به فولاد کربنی هزینه بیشتری دارد و فرآیندهای جوشکاری و ماشین‌کاری آن پیچیده‌تر است که می‌تواند بر هزینه‌های تولید تأثیر بگذارد.
آلومینیوم
آلومینیوم به دلیل وزن سبک و مقاومت بالای آن در برابر خوردگی، برای ساخت وسل‌های متحرک که برای حمل‌ونقل سیالات پالایشگاهی در مسافت‌های طولانی استفاده می‌شوند، به کار می‌رود.
این ماده علاوه بر کاهش وزن کلی تجهیزات، باعث کاهش مصرف انرژی در فرایند حمل‌ونقل می‌شود. با این حال، آلومینیوم در مقایسه با فولاد استحکام کمتری دارد و نقطه ذوب آن پایین‌تر است که باعث می‌شود در برخی از کاربردهای صنعتی محدودیت داشته باشد.
مواد کامپوزیتی
مواد کامپوزیتی، ترکیبی از الیاف و رزین‌های مقاوم هستند که در ساخت وسل‌هایی با فشار متوسط تا بالا به کار می‌روند. این مواد به دلیل وزن کم، استحکام بالا و مقاومت بسیار زیاد در برابر خوردگی، برای ذخیره سیالاتی که ممکن است به فلزات آسیب برسانند، گزینه‌ای عالی محسوب می‌شوند.
استفاده از وسل‌های کامپوزیتی به‌ویژه در صنایعی که نیاز به تجهیزات سبک و مقاوم دارند، مانند پالایشگاه‌های پیشرفته و صنایع شیمیایی، رو به افزایش است.
با این حال، تولید این وسل‌ها به فناوری پیشرفته و تخصص بالایی نیاز دارد و هزینه ساخت آن‌ها معمولاً بیشتر از فولاد و آلومینیوم است.
نحوه انتخاب مواد سازنده وسل ها
انتخاب ماده مناسب برای ساخت وسل‌ها در پالایشگاه‌ها یک فرایند پیچیده است که نیاز به دانش فنی و تخصص در علم مواد و مهندسی شیمی دارد. این انتخاب تحت تأثیر عوامل مختلفی قرار می‌گیرد، از جمله:
- نوع سیال: سیالات مختلف دارای خواص شیمیایی و فیزیکی متفاوتی هستند که می‌توانند بر میزان خوردگی و فرسایش مواد وسل تاثیر بگذارند.
- فشار کاری: فشار عملیاتی وسل بر میزان استحکام و مقاومت ماده مورد استفاده تاثیر مستقیم دارد.
- دمای عملیاتی: دمایی که وسل در آن کار می‌کند، بر دوام و پایداری ماده تأثیرگذار است و انتخاب ماده‌ای با مقاومت دمایی مناسب را ضروری می‌کند.
- شرایط محیطی: عواملی مانند رطوبت، دمای محیط و وجود مواد شیمیایی خورنده می‌توانند بر انتخاب ماده مناسب برای وسل تاثیر بگذارند.
انتخاب دقیق مواد، علاوه بر افزایش ایمنی و طول عمر وسل، موجب کاهش هزینه‌های تعمیر و نگهداری در طولانی‌مدت می‌شود.
استانداردها و نکات مهم طراحی وسل‌ها
طراحی وسل‌ها (مخازن تحت فشار) در پالایشگاه‌ها فرآیندی پیچیده است که نیازمند رعایت استانداردها و توجه به جزئیات فنی است تا ایمنی، دوام و کارایی تضمین شود. در ادامه به مهم‌ترین استانداردها و نکات طراحی اشاره می‌کنیم:
استانداردها
- ASME Section VIII: این استاندارد بین‌المللی الزامات طراحی، ساخت و تست مخازن تحت فشار را مشخص می‌کند و در دو بخش Division 1 (برای طراحی عمومی) و Division 2 (برای طراحی پیشرفته‌تر) ارائه شده است.
- API 650 و API 620: استانداردهای انجمن نفت آمریکا برای طراحی مخازن ذخیره‌سازی با فشار پایین تا متوسط، به‌ویژه برای وسل‌های ذخیره‌سازی است.
- EN 13445: استاندارد اروپایی برای مخازن تحت فشار که بر ایمنی و سازگاری با محیط زیست تأکید دارد.
- ISO 23251 (API 521): راهنمایی برای سیستم‌های تخلیه فشار و طراحی وسل‌ها در شرایط اضطراری است.
نکات مهم طراحی
- محاسبات ضخامت دیواره: ضخامت پوسته و سرها باید بر اساس حداکثر فشار عملیاتی، دما و جنس متریال محاسبه شود تا در برابر تنش‌ها مقاومت کند.
- انتخاب نازل‌ها: اندازه و موقعیت نازل‌ها باید با جریان سیال و نیازهای فرآیند هماهنگ باشد تا از انسداد یا فشار معکوس جلوگیری شود.
- تست فشار: پس از ساخت، وسل باید تحت تست فشار قرار گیرد تا نشتی یا ضعف ساختاری شناسایی شود.
- تحمل دما: طراحی باید تغییرات دمایی (انبساط یا انقباض) را در نظر بگیرد تا از تغییر شکل یا ترک‌خوردگی جلوگیری شود.
- ایمنی در برابر خوردگی: افزودن لایه‌های محافظ یا انتخاب متریال مقاوم برای سیالات خورنده ضروری است.
- پشتیبانی و پایه‌ها: پایه‌ها باید وزن وسل و بارهای دینامیکی (مثل باد یا زلزله) را تحمل کنند.
سخن آخر
وسل‌ها ستون اصلی پالایشگاه‌ها هستند که با طراحی دقیق و نگهداری صحیح، ایمنی و کارایی فرآیندها را تضمین می‌کنند. انتخاب نوع مناسب وسل و مواد سازنده آن، همراه با رعایت استانداردها، نه‌تنها از حوادث جلوگیری می‌کند، بلکه بهره‌وری سیستم را افزایش می‌دهد.
